Coating thickness gauge

Coating thickness gauge atau yang biasa dikenal dengan alat ukur ketebalan lapisan. penting untuk mengukur ketebalan bahan yang telah diterapkan ke permukaan lain, seperti lapisan atau cat yang diterapkan pada pipa. Dalam keadaan seperti ini, pengukur ketebalan material tidak akan cukup karena hanya satu sisi lapisan atau cat yang tersedia, dan pengukur ketebalan material seperti yang dijelaskan sebelumnya tidak dapat berfungsi untuk melakukan pengukuran. Pengukur ketebalan lapisan (kadang-kadang disebut sebagai meter cat) memberikan pengukuran ketebalan lapisan untuk memastikan bahwa lapisan sesuai dengan standar yang disyaratkan.

Umumnya aka nada 2 jenis Coating thickness gauge yang menggunakan proses non – destruktif untuk menentukan ketebalan pada suatu lapisan. Beberapa teknologi juga sudah dipasangkan pada alat ini, seperti yang paling umum digunakan yakni dengan gelombang ultrasonic.

coating thickness gauge

Ultrasonic thickness gauges

Ultrasonic Thickness Gauge alat ini berisi transduser ultrasonik yang memancarkan pulsa energi gelombang suara ke lapisan. Ketika gelombang suara mengenai batas material, dalam hal ini, batas antara bagian bawah lapisan dan substrat, ada pantulan yang terjadi, mengirimkan pulsa balik kembali ke transduser. Dengan mengukur waktu yang dibutuhkan agar pulsa kembali terdeteksi, pengukur ketebalan lapisan dapat menentukan ketebalan lapisan atau cat.

Metodologi ini bekerja pada berbagai macam bahan, termasuk logam, plastik, komposit, fiberglass, dan keramik. Keuntungan metode gaging ini meliputi:

  • Ini hanya membutuhkan akses ke satu sisi material, sehingga ideal untuk pipa, tabung, tuang berlubang, dan case lainnya dengan akses terbatas
  • Itu tidak merusak
  • Ini menawarkan rentang pengukuran yang luas
  • Ini memberikan hasil yang cepat
  • Mudah digunakan

ultrasonic thickness gauge

Dry film thickness gauges

Ketika pelapis yang ketebalannya diukur adalah non-magnetik tetapi diterapkan pada substrat magnetik seperti besi atau baja, ada beberapa jenis pengukur ketebalan magnetik yang dapat digunakan untuk menentukan ketebalan aplikasi pelapisan. Alat pengukur pull-off magnetik tipe 1 menggunakan perkiraan gaya yang diperlukan untuk menarik magnet menjauh dari substrat yang dilapisi untuk memperkirakan ketebalan lapisan. Pengukur ini mengandung magnet permanen dan pegas yang dikalibrasi dengan skala berskala. Semakin tebal lapisan, semakin sedikit gaya yang dibutuhkan untuk melepaskan magnet – semakin tipis lapisan, semakin besar gaya yang dibutuhkan. Oleh karena itu, gaya tarikan dapat digunakan untuk memperkirakan ketebalan lapisan.

Pengukur magnet tipe 2 bekerja dengan mengukur perubahan medan magnet yang dihasilkan dari probe saat perangkat ditempatkan pada lapisan (ini juga digunakan dalam kasus lapisan non-magnetik yang berada di atas substrat magnetik). Perubahan kekuatan medan magnet akan bervariasi sebagai fungsi jarak antara substrat magnetik dan probe pada permukaan pelapis. Banyak dari perangkat ini menggunakan probe tekanan konstan sehingga tekanan operator terhadap lapisan bukan merupakan faktor dalam estimasi ketebalan lapisan.

Ada juga pengukur ketebalan pull-off magnetik roll-back yang berfungsi dengan cara yang mirip dengan pengukur pull-off magnetik yang dijelaskan di atas. Perangkat ini memiliki magnet permanen yang terpasang pada salah satu ujung lengan keseimbangan yang dapat berputar saat pengguna memutar tombol dengan jari mereka. Pegas yang dikalibrasi digunakan untuk menampilkan gaya yang diperlukan untuk menarik magnet menjauh dari permukaan, yang lagi-lagi merupakan proksi untuk ketebalan lapisan antara magnet dan substrat yang mendasarinya.

>>>Baca Juga : MENGENAL LEBIH COATING THICKNESS GAUGE<<<

Coating Thickness Gauge Lainnya

Tiga instrumen tambahan yang dapat digunakan untuk mengukur ketebalan lapisan adalah instrumen induksi magnetik, instrumen elektromagnetik, dan pengukur ketebalan eddy current. Dua yang pertama dari ketiga fungsi ini dengan mengukur perubahan densitas fluks magnetik pada permukaan probe magnetik saat dibawa dekat permukaan permukaan baja yang dilapisi. Nilai kerapatan fluks yang diukur dapat digunakan untuk memperkirakan ketebalan lapisan yang diterapkan pada permukaan.

Alat ukur ketebalan eddy current akan bekerja pada lapisan non-konduktif yang diterapkan pada substrat logam non-ferrous. Unit-unit ini menghasilkan arus bolak-balik frekuensi tinggi yang menghasilkan medan magnet bolak-balik. Ketika medan mendekati permukaan, medan magnet bolak-balik menciptakan eddy current pada permukaan yang pada gilirannya menghasilkan penciptaan medan magnet yang berlawanan. Bidang yang berlawanan dapat dideteksi oleh pengukur ketebalan eddy current dan digunakan untuk memperkirakan ketebalan lapisan.

Demikian pula, pengukur ketebalan material sering dijual dengan blok kalibrasi yang dapat digunakan untuk mengkalibrasi pengukur dengan menempatkan material dengan ketebalan yang diketahui antara pin kontak atau lengan caliper untuk memvalidasi bacaan.

Wire and sheet metal thickness gauges

Alat ukur ketebalan logam kawat dan lembaran adalah templat logam yang lubang dan slotnya telah dipotong dengan presisi. Perangkat ini dapat memungkinkan pengguna untuk dengan mudah menilai jumlah gauge lembaran logam untuk baja atau besi dan ukuran kawat untuk baja, aluminium, kuningan, dan kawat tembaga. Pengukur mencakup Pengukur Besi dan Baja Standar AS, Pengukur Kawat Amerika (AWG), dan Pengukur Kawat Baja AS.

Pengukur memungkinkan pengguna untuk secara langsung membaca angka pengukur yang sesuai dari templat ini, dan untuk mengakses ukuran ekivalen desimal juga. Sementara disebut dengan istilah pengukur ketebalan, mereka berbeda dalam arti dari jenis pengukur lain yang disebutkan dalam artikel ini dalam hal mereka lebih untuk memvalidasi bahan terhadap set ukuran standar, sebagai lawan untuk mengukur nilai yang besarnya tidak diketahui.

Kalibrasi

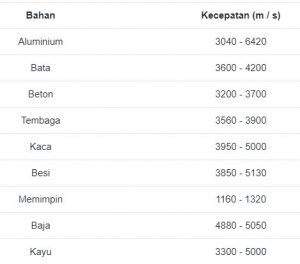

Material thickness gauges dan coating thickness gauges embutuhkan kalibrasi terhadap benda uji material standar untuk memastikan bahwa pembacaan perangkat memberikan dan mempertahankan nilai yang akurat. Misalnya, dengan pengukur ketebalan lapisan ultrasonik, kecepatan energi suara akan tergantung pada bahan yang disebarkannya. Tabel 1 di bawah ini menunjukkan kecepatan transmisi suara dalam meter per detik untuk berbagai jenis material. Karakteristik ini harus disimpan dan digunakan untuk menentukan waktu transit denyut nadi (dan karenanya ketebalan pada material).

Besarnya kecepatan suara pada berbagai bahan
