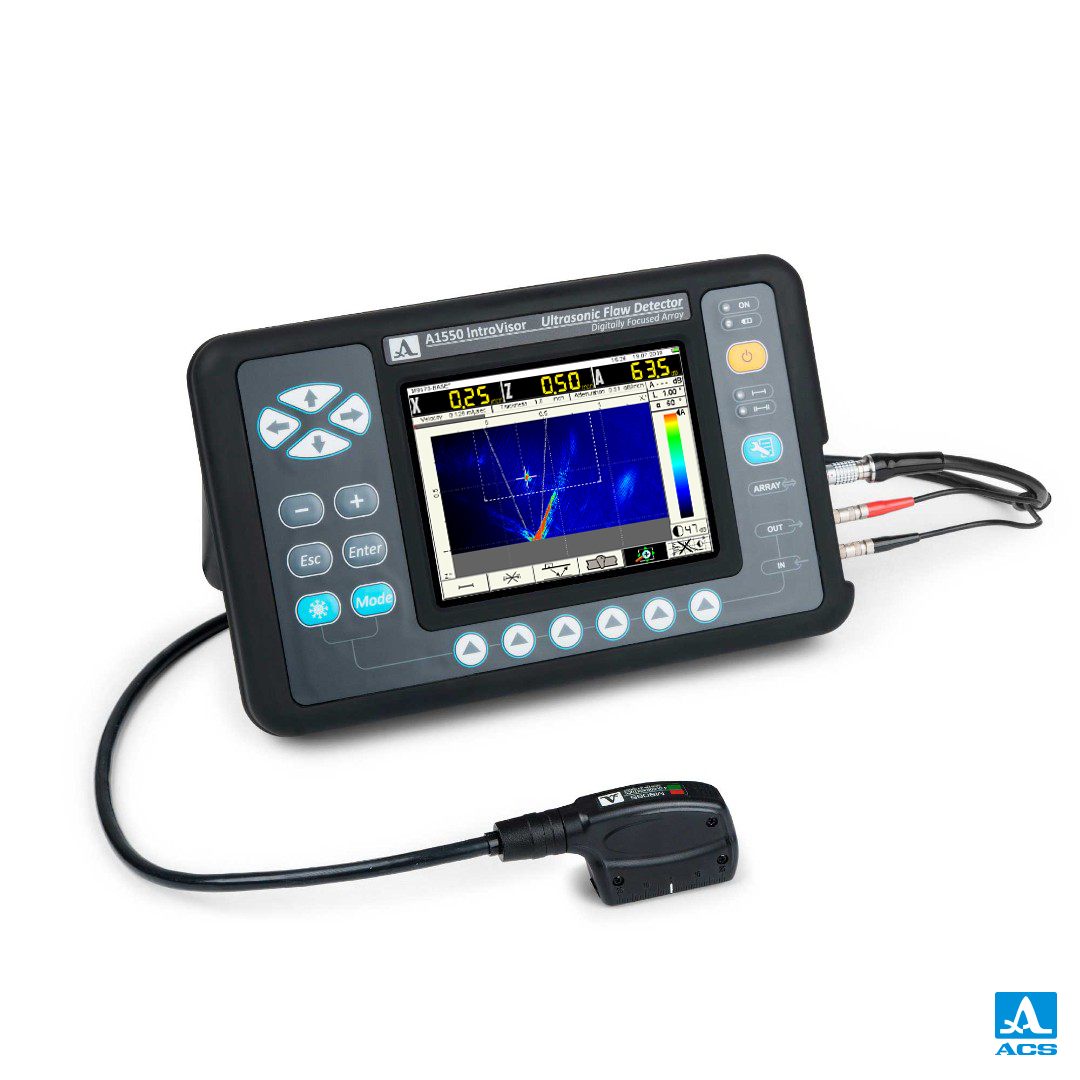

Ultrasonic Flaw Detector A1550 INTROVISOR

Category: Tags: , , , , Brand:

Description

A1550 IntroVisor: Alat Detektor Cacat Ultrasonik Portabel Universal dengan Teknologi Tomografi DFA

Ultrasonic Flaw Detector A1550 IntroVisor dilengkapi dengan teknologi DFA (Digitally Focused Array). Alat ini mampu memvisualisasikan struktur internal objek sebagai pencitraan penampang secara real-time (B-Scan). Hal ini membuat interpretasi hasil menjadi jauh lebih mudah dibandingkan dengan detektor cacat tradisional.

Tomograf ini menggunakan berbagai jenis susunan antena (antenna arrays) yang ukurannya sebanding dengan transduser tradisional. Berkat algoritma kontrol khusus kami, susunan antena (AA) ini dapat menggantikan seluruh set transduser standar yang biasanya digunakan untuk pengujian. A1550 IntroVisor beroperasi berdasarkan prinsip fokus virtual DFA ke setiap titik pada penampang yang divisualisasikan. Ini memberikan efisiensi tinggi dan hasil terbaik dalam hal resolusi spasial dan sensitivitas.

Tomograf A1550 IntroVisor dirancang untuk memenuhi tantangan deteksi cacat yang cepat dan efisien pada objek logam, plastik, dan komposit, dengan kemampuan pendokumentasian hasil secara rinci.

Tersedia juga perangkat lunak khusus untuk rekonstruksi 3D pada sambungan las.

Spesification

Size of image in pixels 256 x 256
Tomogram reconstruction interval 0,1 – 2,0 mm
Operation frequencies 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 MHz
Velocity range 1 000 – 10 000 m/s
Attenuator range 0 – 100 dB
Attenuator interval 1 dB
Display type TFT
Display resolution 640 x 480
Power Lithium accumulator
Rated power voltage 11,1 V
Operation time with the accumulator, not less than 8 h
Size of the electronic unit 260 х 166 х 80 mm
Weight of the electronic unit 1,8 kg
Operation temperature from -10 to +55 ºC

Application

  • Inspeksi sambungan las.
  • Menemukan korosi, retakan, stratifikasi internal, dan cacat lainnya.
  • Menemukan dan mengukur cacat (diskontinuitas dan inhomogenitas) pada objek logam dan plastik.
  • Pengukuran ketebalan.
  • Pencitraan struktur internal objek secara real-time.
  • Pilihan untuk menggunakan berbagai jenis gelombang ultrasonik:
    • Gelombang geser untuk memeriksa las yang tumpang tindih dengan rentang sudut yang digunakan oleh metode standar pengujian ultrasonik.
    • Gelombang longitudinal untuk memeriksa logam dasar.
  • Resolusi dan sensitivitas yang ditingkatkan. Kemungkinan untuk mengukur ukuran cacat diskontinuitas. Efisiensi pengujian yang tinggi.
  • Dapat beroperasi sebagai tomograf (B-Scan) dan sebagai detektor cacat tradisional (A-Scan).

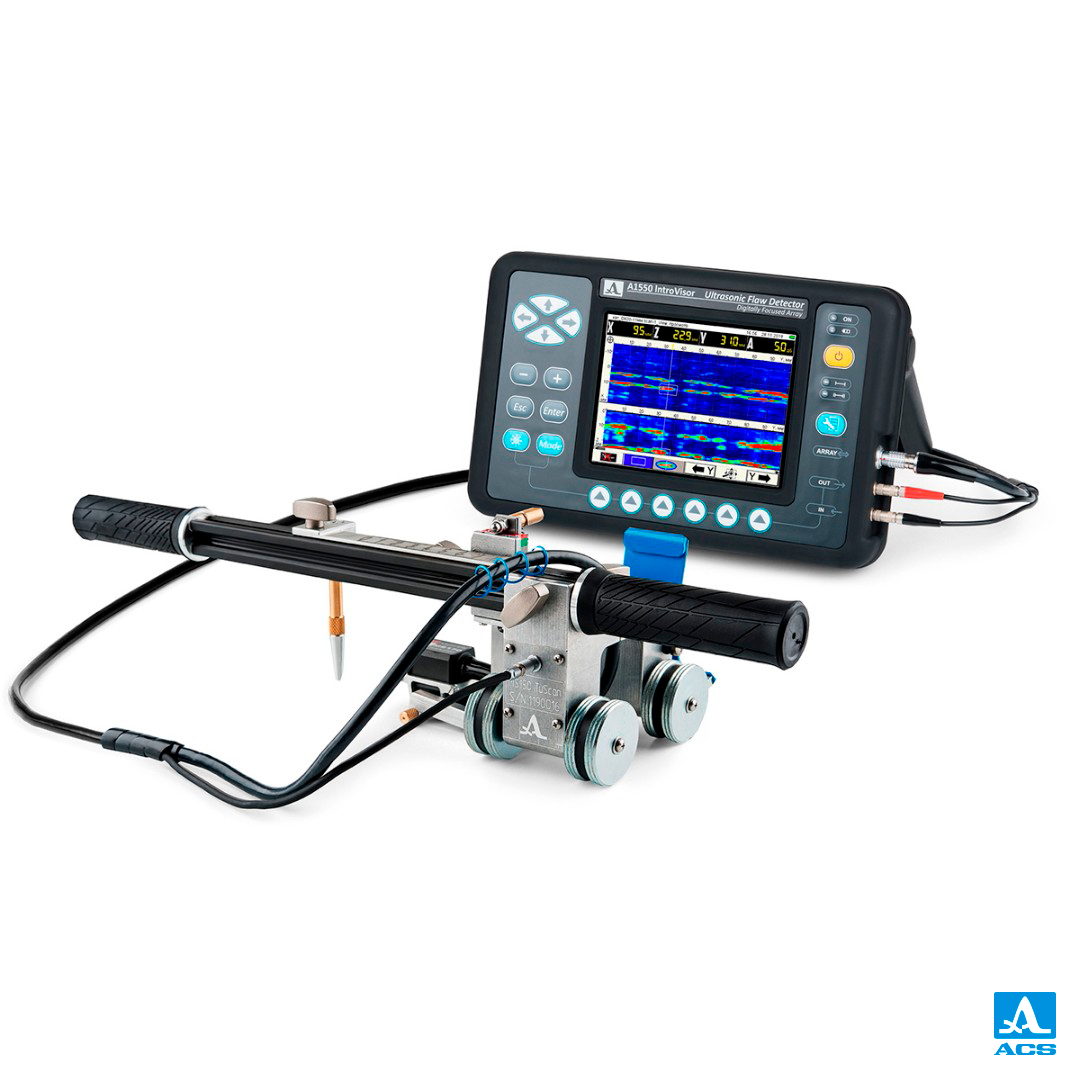

  • Mode pemindaian sambungan las (C-Scan) dengan menyimpan hasil ke memori.
  • Merefleksikan gambar cacat yang berorientasi vertikal.

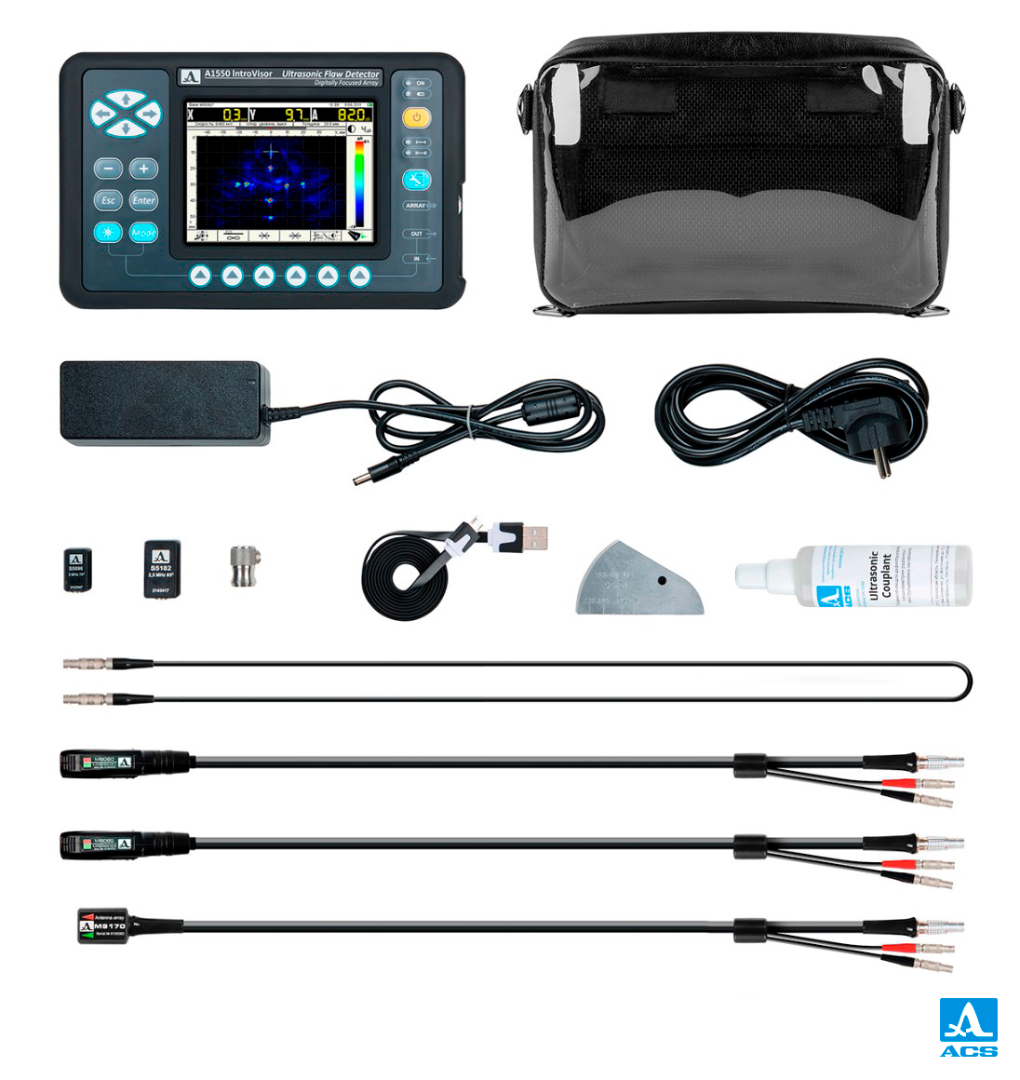

Delivery Kit

• А1550 IntroVisor – ultrasonic flaw detector – tomograph
• M9065 4.0V60R40Х10CS antenna array
• М9060 4.0V0R40X10CL antenna array
• M9170 4.0V70R26X10CS antenna array
• S3568 2.5A0D10CL transducer
• S5182 2.5А65D12CS transducer
• S5096 5.0А70D6CS transducer
• LEMO 00 – LEMO 00 single cable 1,2 m
• USB A – Mini B cable
• Power adaptor with cable
• Calibrating sample V2/25
• Soft cover

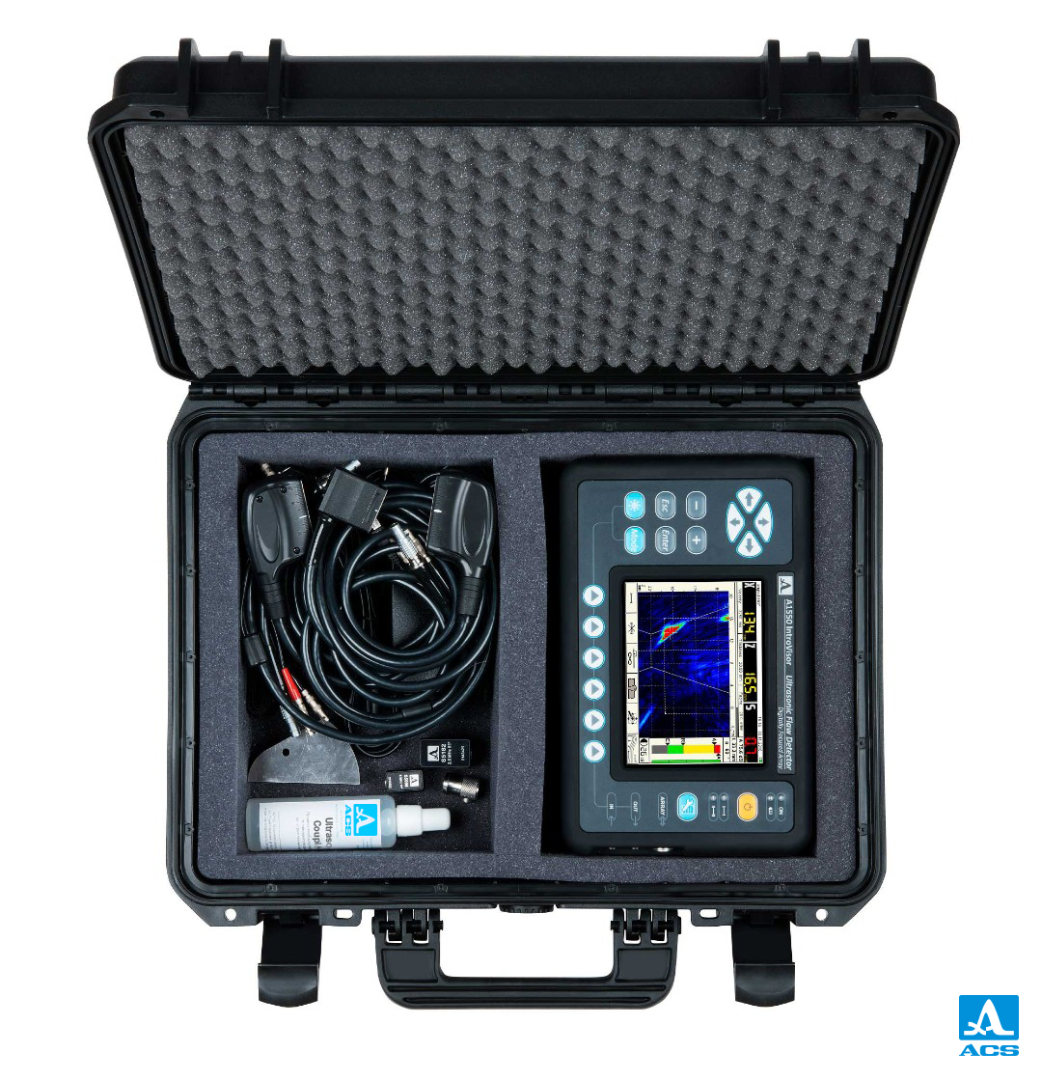

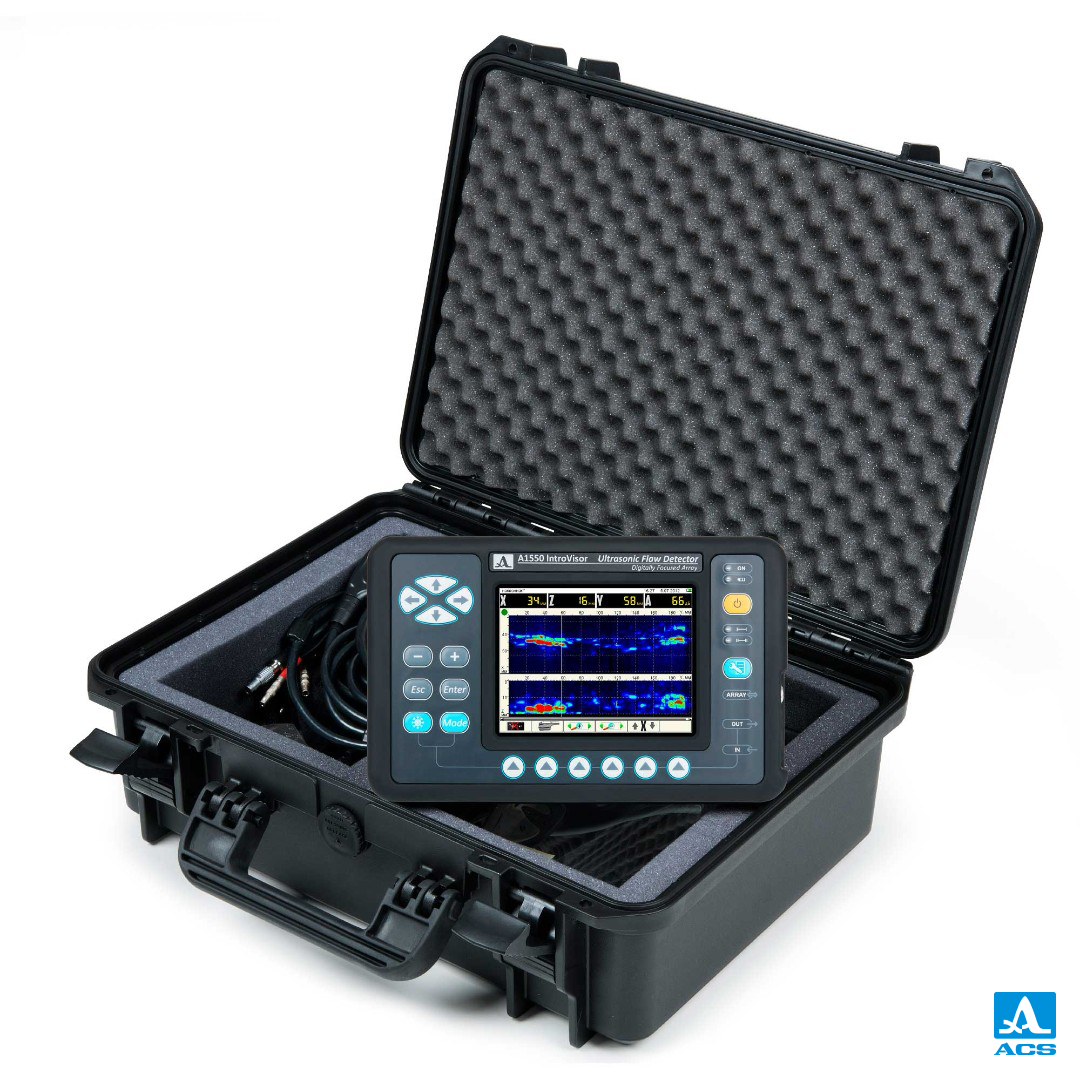

• Case
