Description
ENV200 adalah instrumen ultrasonik yang mengukur kepadatan padatan tersuspensi dalam cairan. ENV200 memanfaatkan algoritma pengukuran EEA (Envelope Energy Average) yang memprofilkan sinyal penerimaan dan kemudian menghitung energinya, alih-alih menggunakan perubahan amplitudo sinyal penerimaan.

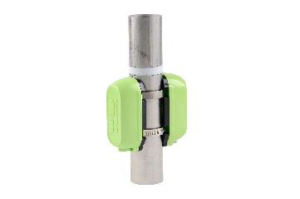

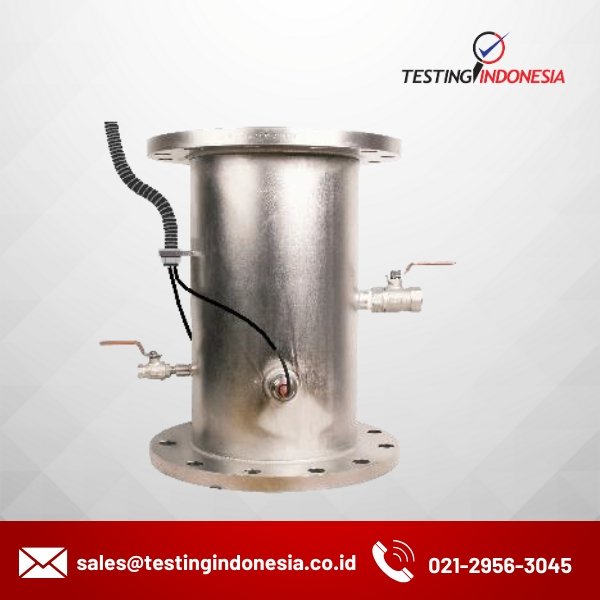

ENV200 terdiri dari sebuah controller dan dua jenis sensor, yaitu tipe spool-piece dan clamp-on untuk mengakomodasi semua kebutuhan lapangan pada berbagai instalasi.
Pengukur kepadatan atenuasi ultrasonik konvensional hanya menentukan kepadatan dengan mengubah amplitudo sinyal yang diterima. Berbeda dengan itu, ENV200 mampu mengukur perubahan konsentrasi dengan cara yang lebih canggih dengan mengadopsi metode perata-rataan energi envelope (EEAM) yang telah dipatenkan, yang tidak hanya mengukur amplitudo sinyal yang diterima tetapi juga mengamati bentuk sinyal. Ini mengambil semua energi sebagai envelope dan kemudian mengubahnya menjadi kepadatan.

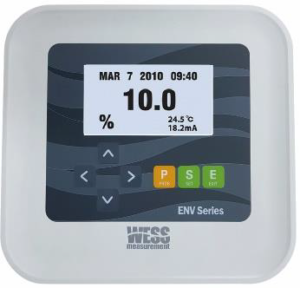

Controller
The controller analyzes the transmitted/received ultrasonic signals to calculate the density. The screens of controller consist of numeric, echo profile, data, and information screen.
 |
| Unit dimension [mm] |
252(W) x 238(H), 125(D) |
| Weight |
2.2 kg (± 0.2) |
| IP Rating |
IP67 |
| Power Supply |
100 ~ 240V AC, 50~60Hz, ≤15W (STD.), 24V DC, ≤17W (Option) |
| Certificate |
CE |
| Mount dimension [mm] |
205(W) x 246(H) – Center Hole (Ф7.9 x 4ea) |
| Enclosure Material |
ABS |
| Operating Temp |
-20 ~ 70°C (-4~158°F) |
| Applied Sensor |
S2C / S2S-Z / S2S-C |
Function
| Sludge Density measurement |
Convert attenuated ultrasonic signal todensity |
| Display |
Graphic LCD (240x128) |
| Main Screen |
Numeric, Echo profile, Informationscreen |
| Current Output |
4~20 mA, nom. Load 250Ω (100~750 Ω) |
| Digital Communication |
RS232 (Default) or RS485 (Option) |
| Data Saving |
Maximum 400 days (10K point) |
| Customer Input |
Membrane 7 keys - UP, Down, Left, Right,P (Program), S (Set), E (Exit) |
| Language |
English (Korean, Chinese or Japanese) |
| Main Screen Information |
Density, Time, Current output,Temperature, etc. |
| Relay |
1 SPDT (5A, 250VAC) |
| Protocol |
Standard |
Measurement
| Measuring Range |
0 ~ 500,000mg/l (0 ~ 50%)
1,000 ~ 3,000kg/m³ (1.000 ~ 3.000g/cm³) |
| Resolution |
0.1% or 0.01% (Selectable)
1kg/m³, 0.001 g/cm³ |
| Frequency [kHz] |
699 ~ 2,041 (47 steps) |
| Measuring Unit |
% , PPM
kg/m³, g/cm³ |
| Accuracy |
±0.15% (±0.5% of F.S.)
±15 kg/m³, ±0.015 g/cm³ |
