Seringkali kita menganggap beton sebagai material yang sangat kuat dan tahan lama, dengan permukaan yang kokoh. Padahal di balik permukaan yang terlihat kokoh tersebut, tersembunyi berbagai cacat internal yang sulit dideteksi hanya dengan inspeksi biasa saja. Tipe cacat beton yang paling sering ditemukan adalah void (rongga) dan delaminasi (pemisahan lapisan beton).

Penting untuk diketahui bahwa keberadaan cacat tersebut memberikan dampak yang cukup besar bagi suatu struktur bangunan karena dapat mengurangi kekuatan struktur dan       mempercepat kerusakan jika tidak segera ditemukan. Karena itulah teknologi Ultrasonic Concrete Tomograph ini semakin banyak digunakan sebagai metode inspeksi non-destruktif untuk melihat kondisi bagian dalam beton tanpa merusak beton terlebih dahulu.

Apa Itu Ultrasonic Concrete Tomograph?

Ultrasonic Concrete Tomograph adalah teknologi pengujian tanpa merusak (non-destructive testing/NDT). Teknologi ini menggunakan gelombang ultrasonik untuk menghasilkan gambaran tiga dimensi dari kondisi bagian dalam beton. Metode konvensional umumnya mengharuskan kita mengebor atau memotong beton untuk melihat isinya. Berbeda dengan cara tersebut, alat ini bekerja sepenuhnya dari permukaan luar struktur.

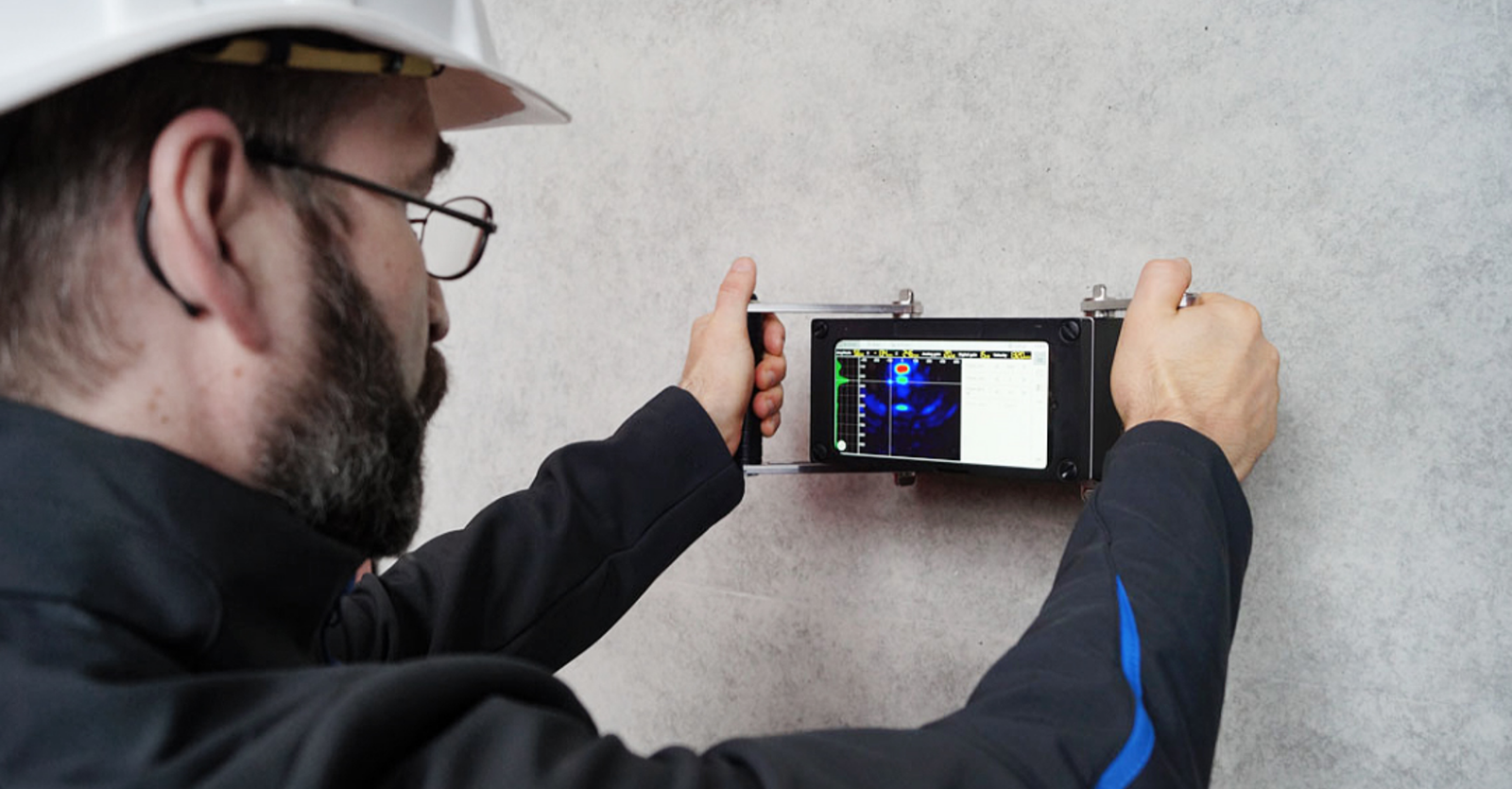

Cara kerja alat ini cukup sederhana dan mudah dipahami. Pertama, alat pemancar (transduser) memancarkan pulsa ultrasonik ke dalam struktur beton. Gelombang tersebut kemudian merambat masuk ke dalam material. Saat mengenai hambatan atau bidang yang berbeda seperti rongga udara, lapisan yang terpisah, tulangan baja, maupun retakan, gelombang itu akan memantul atau berbelok. Selanjutnya, sensor penerima yang berada di permukaan akan menangkap sinyal-sinyal pantulan tersebut.

Setelah sinyal ditangkap, perangkat lunak khusus akan mengolahnya. Sinyal ini diubah menjadi peta visual yang menampilkan kondisi bagian dalam beton secara lebih jelas dan terperinci. Keuntungan utamanya adalah pengujian ini tidak memerlukan pengeboran maupun pengambilan sampel. Dengan demikian, struktur bangunan yang diperiksa tidak akan mengalami kerusakan sedikit pun.

Dalam praktiknya, alat Ultrasonic Concrete Tomograph sering digunakan untuk beberapa keperluan utama, yaitu:

• Pemetaan rongga (void mapping): Menemukan rongga udara yang terbentuk akibat pemisahan material beton (segregasi) saat pengecoran, pemadatan yang kurang sempurna, atau kebocoran adukan semen (grout) pada kabel penegang (tendon prategang).w
• Deteksi pengelupasan (delamination): Mengidentifikasi lapisan beton yang terpisah akibat karat pada tulangan baja, perubahan suhu ekstrem (siklus beku-cair), atau beban bangunan yang terlalu berat.
• Penentuan lokasi tulangan dan tendon: Memetakan posisi baja tulangan, kabel prategang, serta tendon di dalam beton.
• Evaluasi ketebalan elemen beton: Mengukur ketebalan beton. Fungsi ini sangat berguna ketika akses pengecekan hanya tersedia dari satu sisi bangunan.

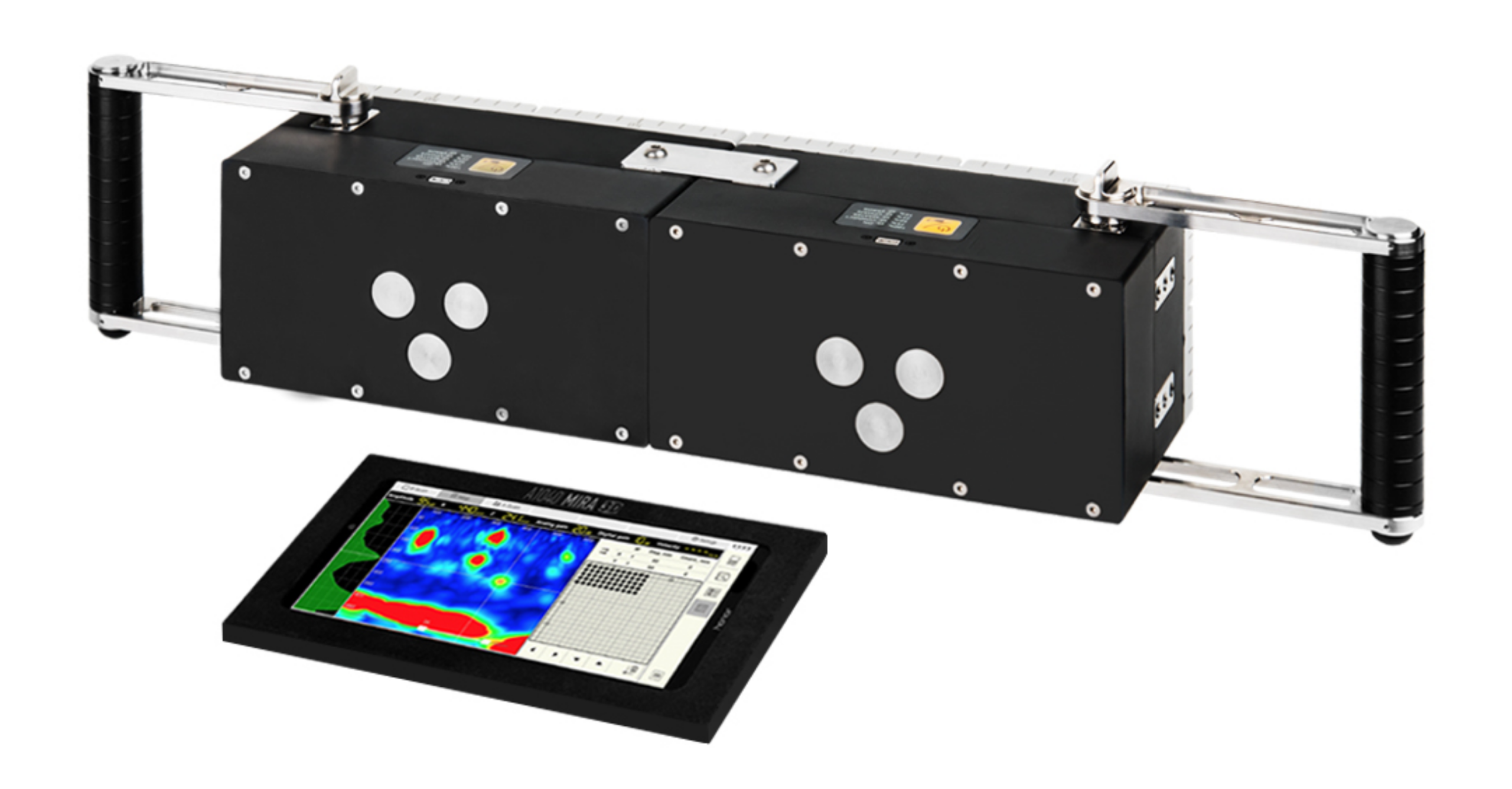

Karena teknologi Ultrasonic Concrete Tomograph yang semakin canggih, membuat alat ini menjadi primadona di berbagai proyek skala besar, mulai dari jembatan, terowongan, hingga gedung pencakar langit. Beberapa merek terkemuka, seperti A1040 MIRA buatan Acoustic Control Systems, kini sudah dikenal luas oleh para insinyur pengawas bangunan sebagai alat bantu dalam deteksi Void dan Delamination pada beton.

Apa Itu Void dan Delamination pada Beton?

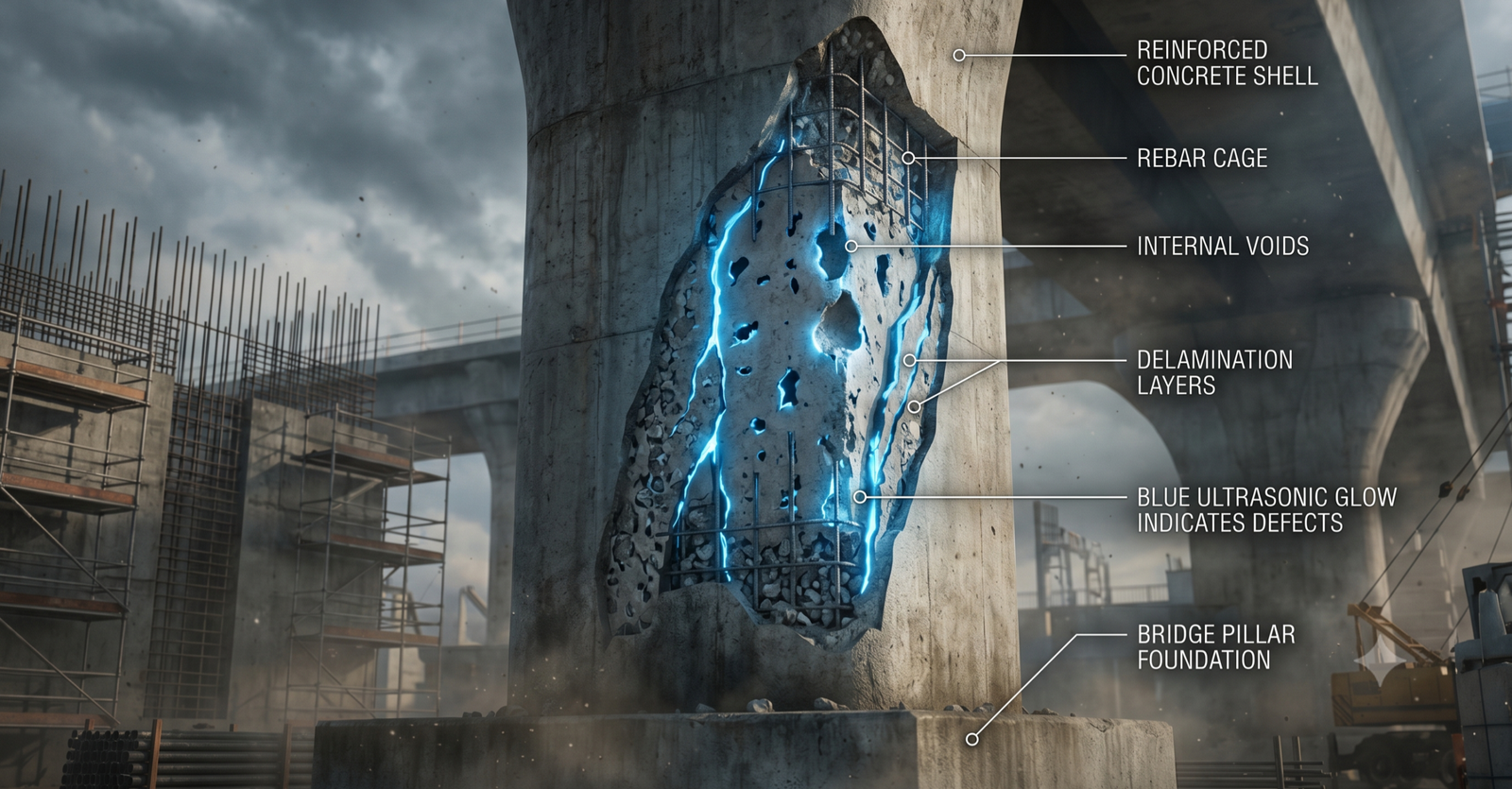

Void adalah rongga atau kantong udara yang terperangkap di dalam massa beton. Kondisi ini terjadi ketika pengecoran tidak dilakukan dengan benar, misalnya karena alat penggetar (vibrator) tidak menjangkau seluruh bagian cetakan. Penyebab lainnya meliputi campuran beton yang terlalu kental, segregasi material (kerikil dan semen terpisah sebelum mengeras), serta kegagalan grouting pada sistem pascatarik (post-tensioned).

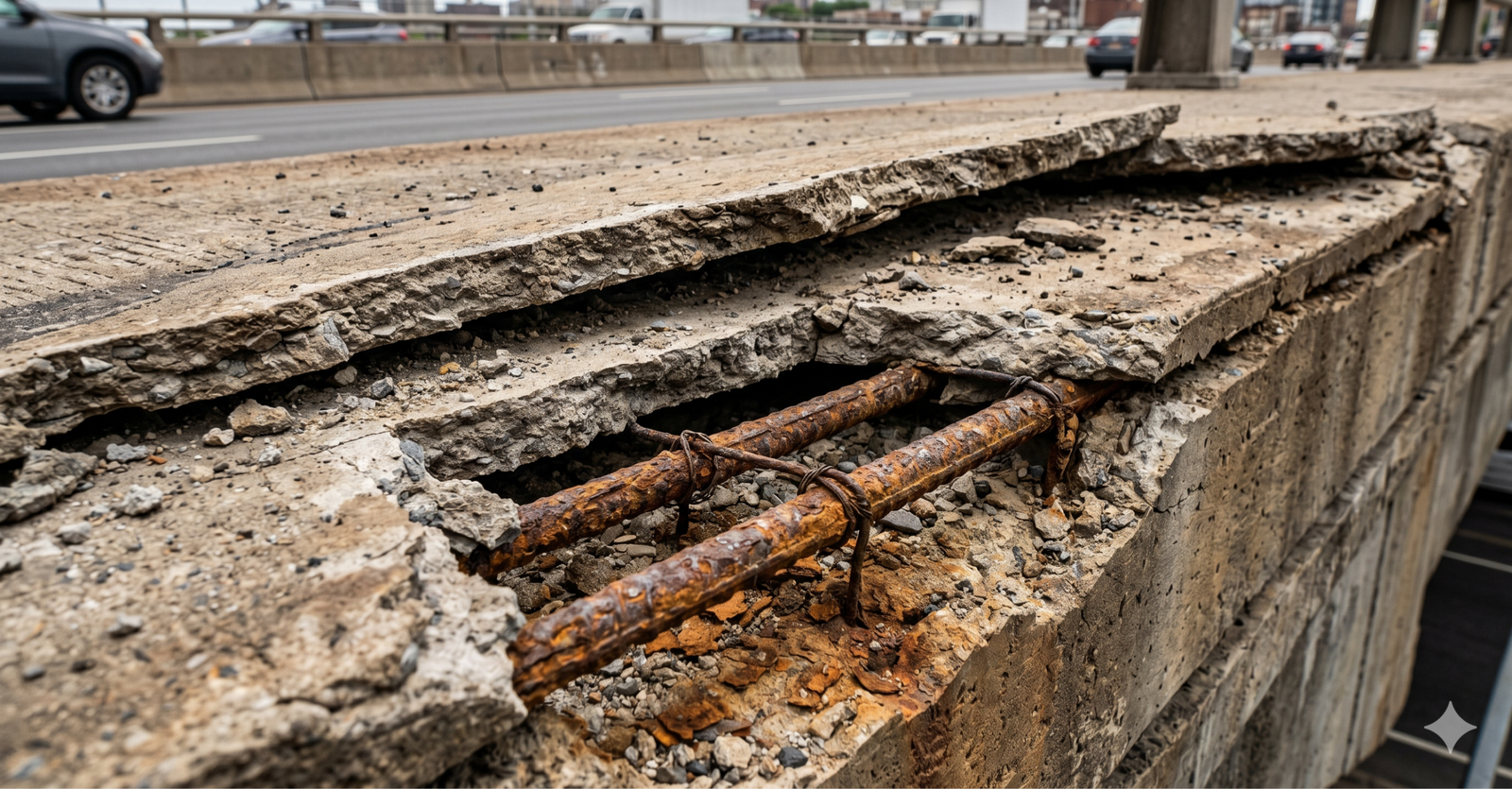

Delamination adalah kondisi ketika lapisan beton terpisah secara horizontal atau vertikal dari bagian di sekitarnya, mirip kulit yang mengelupas. Penyebab paling umum adalah korosi tulangan baja. Ketika baja berkarat, ia mengembang dan mendorong beton di sekitarnya hingga retak dan terpisah. Selain itu, siklus beku-cair yang berulang, pembebanan berlebih, perbedaan mutu beton antara lapisan lama dan baru, serta penyusutan (shrinkage) beton baru di atas beton lama juga dapat memicu kondisi ini.

Yang menjadi masalah, keduanya hampir tidak terlihat dari permukaan luar. Beton bisa tampak mulus dan tidak retak, padahal di dalamnya struktur sedang melemah secara bertahap tanpa kita sadari. karena itulah ultrasonic concrete tomograph dapat mempermudah  kita untuk deteksi void dan delamination

Mengapa Cacat Tersembunyi Ini Berbahaya?

Void dan delamination yang tidak terdeteksi dapat berujung pada kegagalan struktural. Pada jembatan, terowongan, atau gedung, kegagalan semacam ini bukan sekadar kerugian materi, melainkan ancaman nyawa.

Ironisnya, banyak pengelola aset yang tahu risiko ini ada, tetapi tidak tahu di mana cacat itu tersembunyi. Inspeksi visual tidak cukup, dan uji ketuk (sounding test) dengan palu hanya mampu mendeteksi delaminasi dangkal dengan akurasi terbatas.

Dampak nyata jika kedua cacat ini dibiarkan:

• Penurunan kapasitas beban: Rongga mengurangi luas penampang efektif beton sehingga kemampuan struktur memikul beban berkurang.
• Korosi tulangan yang memburuk: Rongga yang terhubung ke permukaan menjadi jalur masuk air dan oksigen, mempercepat korosi baja.
• Beton mengelupas (spalling): Delaminasi parah bisa menyebabkan kepingan beton terlepas, sangat berbahaya di jembatan atau terowongan.
• Kegagalan sistem prategang: Rongga pada saluran tendon dapat memicu korosi kabel. Jika kabel putus, dampaknya bisa fatal.
• Biaya perbaikan membengkak: Semakin lama tidak terdeteksi, kerusakan semakin meluas dan biaya penanganannya semakin mahal.

Bagaimana Cara Kerja Ultrasonic Concrete Tomograph?

Ultrasonic concrete tomograph ini bekerja berdasarkan prinsip perambatan gelombang ultrasonik melalui material. Transduser pengirim memancarkan pulsa berfrekuensi rendah, umumnya antara 25 kHz hingga 85 kHz. Frekuensi rendah dipilih karena lebih mampu menembus beton padat dengan pelemahan (atenuasi) yang kecil.

Ketika gelombang mengenai batas antara dua material berbeda, misalnya beton padat dan rongga udara sebagian energinya dipantulkan. Karena perbedaan impedansi akustik antara beton dan udara sangat besar, pantulan pada batas rongga sangat kuat dan mudah dideteksi.

Data yang diterima diolah menggunakan algoritma SAFT (Synthetic Aperture Focusing Technique), yaitu teknik pengolahan sinyal yang serupa dengan yang dipakai dalam pemindaian USG medis. Hasilnya berupa gambar tomografi dalam format B-scan atau C-scan yang dapat ditampilkan secara real-time di layar operator.

Alat-alat modern kini menggunakan susunan banyak transduser (array transducer) dalam satu kepala pemindai, memungkinkan pengambilan data 3D dalam satu kali pemindaian deteksi void dan delamination .

Keunggulan Ultrasonic Concrete Tomograph Dibanding Metode Lainnya

Dibanding metode NDT lainnya seperti Ground Penetrating Radar (GPR), Impact Echo, atau Infrared Thermography, teknologi tomografi ultrasonik unggul dalam beberapa aspek.

Alat ini mampu menembus beton hingga kedalaman 1–2 meter, bahkan pada beton bertulang, sambil tetap memberikan resolusi yang memadai. GPR unggul untuk deteksi cepat, tetapi daya tembusnya terbatas pada beton dengan kadar air tinggi. Impact Echo menghasilkan pembacaan frekuensi yang perlu diinterpretasikan secara tidak langsung, sedangkan alat ini memberikan gambaran visual langsung tentang posisi dan dimensi cacat.

Keunggulan praktis lainnya:

• Akses satu sisi: Tidak perlu akses ke kedua sisi elemen, sangat bermanfaat untuk pelat lantai, dinding terowongan, atau tiang fondasi.
• Aman tanpa radiasi: Dapat dioperasikan di lingkungan aktif tanpa zona eksklusi.
• Gambar mudah dipahami: Hasil tomografi relatif mudah dikomunikasikan kepada klien non-teknis.

Untuk area yang sangat luas, kombinasi GPR (survei cepat) dan tomografi ultrasonik (investigasi detail pada area mencurigakan) sering digunakan secara bersamaan.

Siapa yang Membutuhkan Teknologi Ini?

Lingkup pengguna teknologi ini jauh lebih luas dari yang dibayangkan:

• Pengelola infrastruktur publik (kementerian, dinas jalan, otoritas tol) untuk pemeliharaan jembatan, terowongan, dan jalan berbasis kondisi aktual.
• Konsultan inspeksi dan NDT sebagai bagian dari layanan audit kondisi aset.
• Developer dan manajemen properti untuk verifikasi kualitas konstruksi dan pemantauan gedung.
• Perusahaan asuransi infrastruktur yang membutuhkan data kondisi aktual sebelum memberikan coverage.
• Insinyur forensik yang menginvestigasi kegagalan atau kecelakaan struktur.
• Kontraktor perbaikan beton untuk menentukan batas area kerusakan secara akurat.

LIHAT ALAT ULTRASONIC CONCRETE TOMOGRAPH KAMI DISINI

Beton memang terlihat kuat. Namun, di balik permukaannya yang keras, ia bisa menyimpan kelemahan yang tidak terlihat dan tidak terasa sampai terjadinya kerusakan pada struktur. Ultrasonic Concrete Tomograph hadir sebagai salah satu terobosan paling berharga dalam teknik sipil modern untuk deteksi void dan delamination Beton. Teknologi ini memungkinkan kita “melihat” ke dalam beton tanpa harus merusaknya, memberikan data visual yang akurat sekaligus memberi waktu untuk bertindak sebelum kerusakan kecil berkembang menjadi bencana besar.

Pemeriksaan ini bukan lagi kemewahan, melainkan kebutuhan bagi siapa pun yang serius menjaga keselamatan infrastruktur. Pertanyaannya bukan lagi “apakah kita perlu melakukannya?”, melainkan “kapan terakhir kali struktur beton yang kita kelola benar-benar diperiksa dengan baik?” Sebab, beton yang diam belum tentu beton yang aman.
