Dynamic Cone Penetrometer otomatis HMP SON adalah perangkat pengukuran dan evaluasi elektronik yang dirancang untuk mempermudah proses pengujian dynamic probing di lapangan. Berkat sistem otomatisnya, pencatatan jumlah tumbukan dan kedalaman penetrasi yang selama ini dilakukan secara manual kini bisa berjalan lebih praktis, terstruktur, dan efisien.

Dalam pekerjaan geoteknik, pengujian penetrasi dinamis dipakai untuk memperoleh gambaran kondisi lapisan tanah secara tidak langsung. Data jumlah tumbukan terhadap kedalaman membantu menunjukkan bagaimana tahanan penetrasi tanah berubah di suatu lokasi.

HMP SON dapat digunakan bersama penetrometer mekanis maupun pneumatik, dan mengacu pada pengujian dynamic probing berdasarkan standar EN ISO 22476-2. Standar ini sendiri menetapkan persyaratan untuk investigasi tanah secara tidak langsung menggunakan metode dynamic probing dalam lingkup investigasi geoteknik.

Apa Itu Dynamic Cone Penetrometer Otomatis HMP SON?

Perlu dipahami dulu, secara teknis Dynamic Cone Penetrometer HMP SON bukanlah konus penetrasi yang bekerja secara otomatis. Alat ini lebih tepat disebut sebagai unit pencatatan dan evaluasi otomatis untuk pengujian dynamic probing, yang dipakai berdampingan dengan sistem penetrometer yang sudah ada.

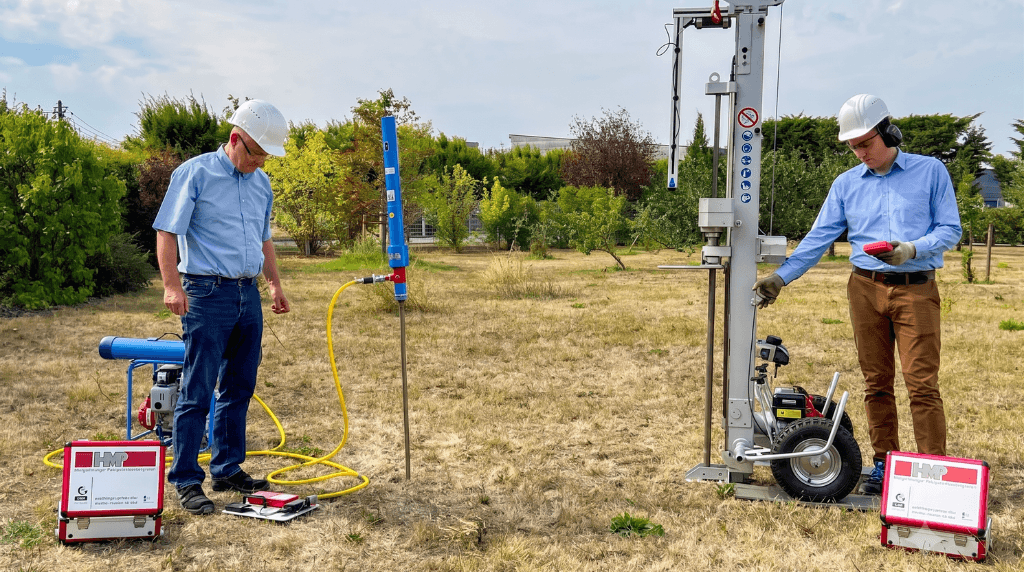

Saat proses penetrasi berlangsung, Dynamic Cone Penetrometer HMP SON bertugas merekam jumlah tumbukan dan menghubungkannya dengan kedalaman penetrasi secara real-time. HMP menyediakan dua varian utama untuk kebutuhan ini, yaitu HMP SON-M untuk penetrometer mekanis dan HMP SON-P untuk penetrometer pneumatik. Keduanya punya prinsip pencatatan yang berbeda, menyesuaikan jenis penetrometer yang dipakai di lapangan.

Tujuan dari sistem otomatis ini sederhana: mengurangi kebutuhan menghitung tumbukan secara manual menggunakan tally list. Data yang terekam kemudian bisa disimpan dan dievaluasi untuk menghasilkan dokumentasi pengujian yang lebih rapi.

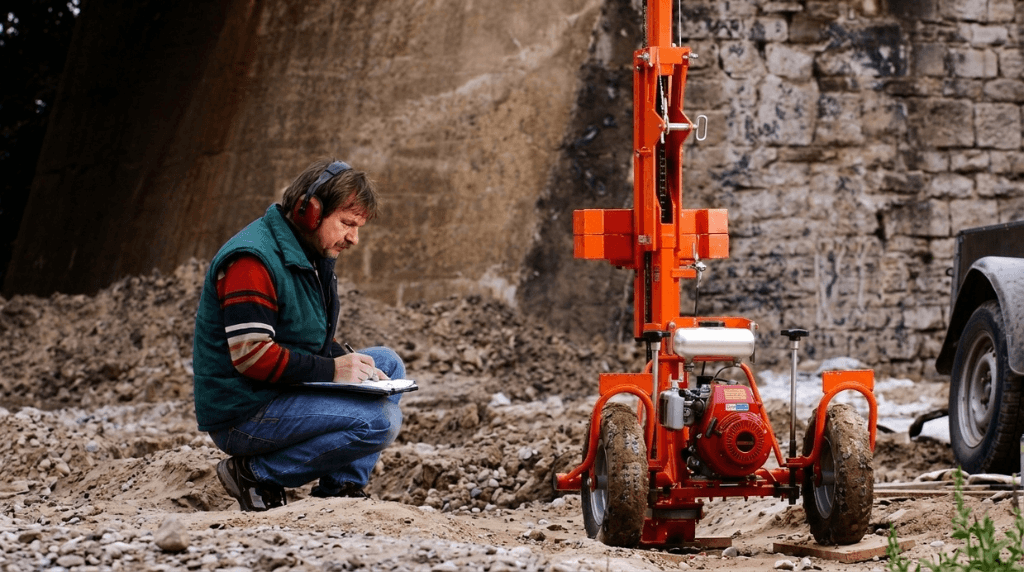

Prinsip Kerja Dynamic Probing

Pada metode dynamic probing, batang penetrasi didorong masuk ke dalam tanah menggunakan energi tumbukan tertentu. Tahanan tanah terhadap penetrasi kemudian bisa diamati dari jumlah tumbukan yang diperlukan untuk mencapai kedalaman tertentu — salah satu parameter yang dicatat adalah jumlah tumbukan per 10 cm penetrasi.

Semakin banyak tumbukan yang dibutuhkan untuk memasukkan batang penetrasi pada kedalaman tertentu, semakin besar pula tahanan penetrasi pada lapisan tersebut dibandingkan lapisan yang lebih mudah ditembus. Hasil pengujian ini kemudian bisa diplot sebagai hubungan antara jumlah tumbukan dan kedalaman, sehingga perubahan karakteristik lapisan tanah pun terlihat lebih jelas.

Sebagai catatan, ISO 22476-2 mendefinisikan dynamic probing sebagai metode investigasi tanah secara tidak langsung. Artinya, hasil pengujian tetap perlu diinterpretasikan sesuai karakteristik tanah, konfigurasi alat, prosedur pengujian, serta tujuan investigasi yang dijalankan.

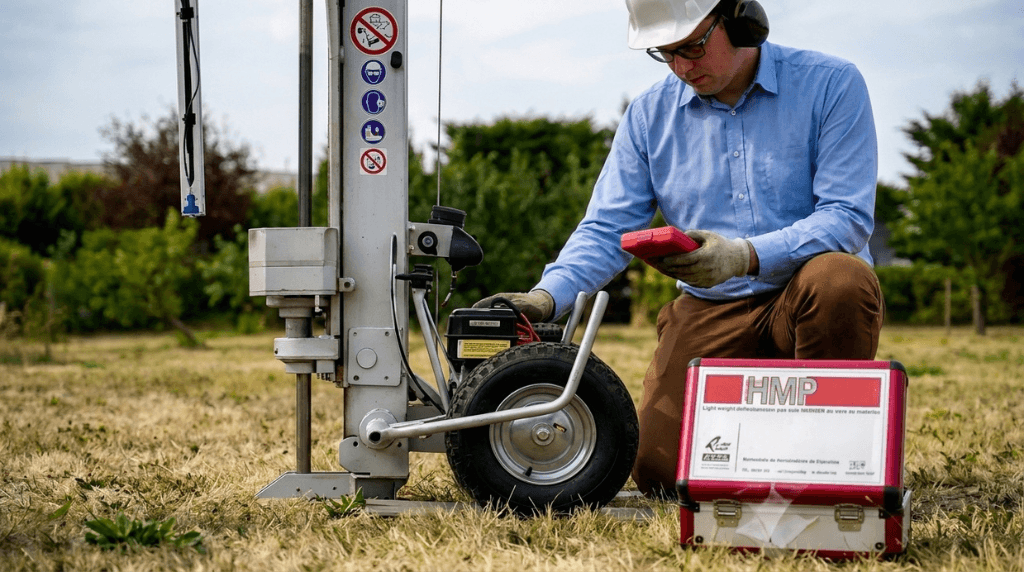

Dynamic Cone Penetrometer HMP SON-M untuk Penetrometer Mekanis

Dynamic Cone Penetrometer HMP SON-M dirancang khusus untuk dipakai bersama penetrometer mekanis. Pada sistem ini, perangkat merekam tumbukan secara akustik, sementara sensor ultrasonik bekerja menentukan kedalaman penetrasi pada saat yang bersamaan.

Jumlah tumbukan kemudian secara otomatis dikaitkan dengan kedalaman penetrasi. HMP menyebutkan bahwa jumlah tumbukan untuk setiap 10 cm penetrasi bisa direkam dan disimpan secara otomatis, sehingga operator tidak perlu lagi terus-menerus menghitung pukulan dan mencatatnya secara manual selama pengujian berlangsung.

Dynamic Cone Penetrometer HMP SON-P untuk Penetrometer Pneumatik

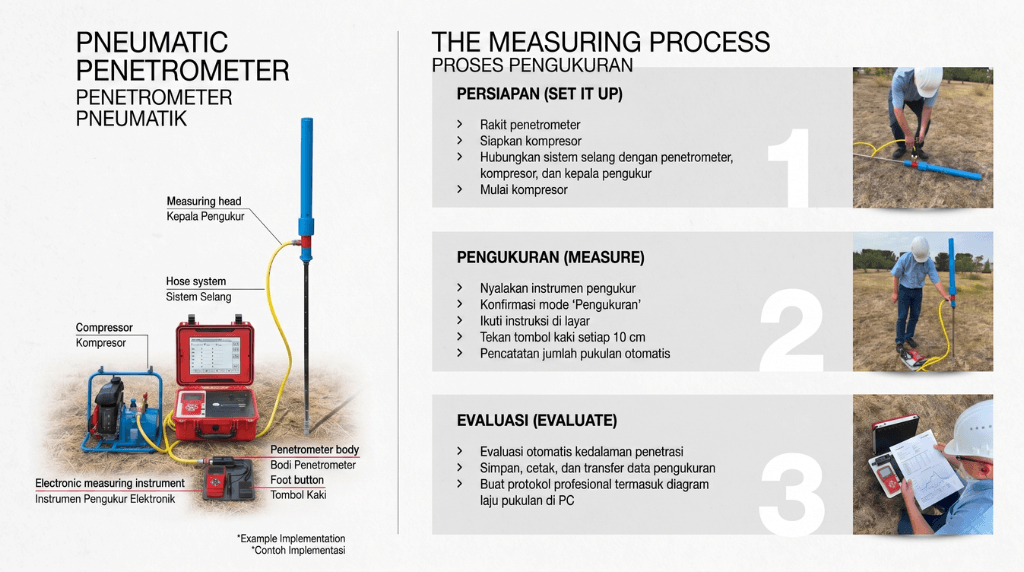

Untuk penetrometer pneumatik, tersedia varian Dynamic Cone Penetrometer HMP SON-P. Pada versi ini, jumlah tumbukan direkam menggunakan sensor tekanan udara. Setiap kali penetrasi mencapai 10 cm, operator cukup mengaktifkan foot switch atau hand switch agar jumlah tumbukan langsung terkait dengan kedalaman penetrasi dan tersimpan oleh sistem.

Konfigurasi seperti ini membuat proses pencatatan jadi jauh lebih praktis, karena operator tidak perlu lagi mengandalkan tally list untuk menghitung pukulan secara manual.

Cara Kerja Dynamic Cone Penetrometer HMP SONpro

Sistem Dynamic Cone Penetrometer HMP SONpro punya alur pengoperasian yang dirancang agar proses pengukuran berjalan sistematis, mulai dari persiapan alat hingga evaluasi hasil akhir.

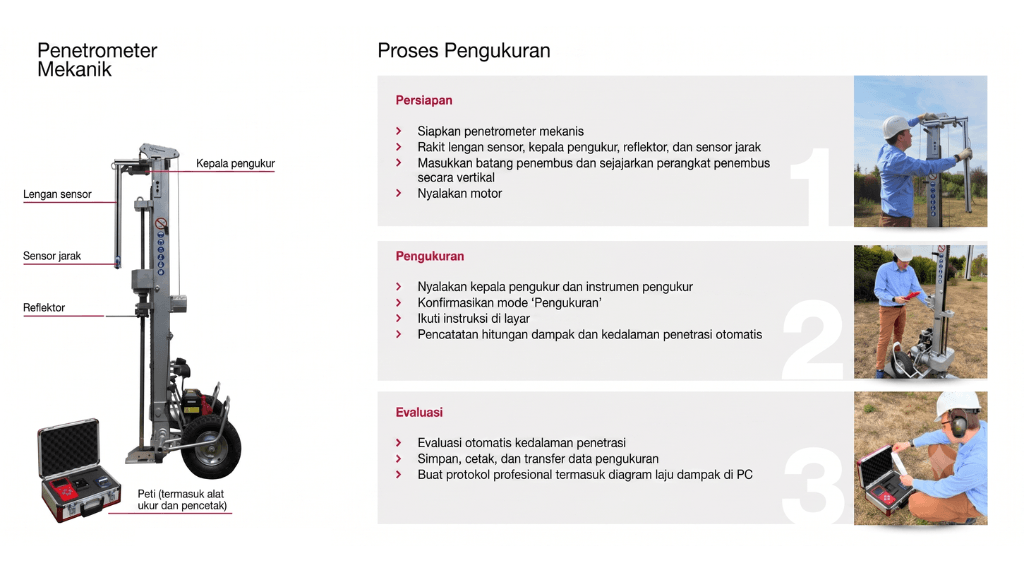

Persiapan penetrometer — Pada sistem mekanis, penetrometer dipasang lebih dulu di titik pengujian. Sensor arm, measuring head, reflector, dan distance sensor kemudian dipasang sesuai konfigurasi alat, dan batang penetrasi dimasukkan dengan posisi perangkat harus vertikal sebelum pengujian dimulai.
Memulai pengukuran — Setelah perangkat pengukuran dinyalakan, operator memilih mode pengukuran melalui unit HMP SONpro. Menu pada perangkat dirancang agar operator bisa mengikuti instruksi yang tampil di layar selama proses pengujian.
Pencatatan otomatis — Saat penetrasi berlangsung, sistem mencatat jumlah tumbukan sekaligus kedalaman penetrasi. Pada HMP SON-M misalnya, sensor ultrasonik menentukan kedalaman sementara tumbukan direkam secara akustik, lalu sistem mengalokasikan jumlah tumbukan terhadap kedalaman yang dicapai.
Evaluasi hasil — Setelah pengujian selesai, hasil pengukuran bisa disimpan, dicetak, dan ditransfer. HMP SONpro juga memungkinkan pembuatan protokol pengukuran melalui PC, lengkap dengan diagram hubungan jumlah tumbukan dan kedalaman penetrasi.

Spesifikasi Teknis Dynamic Cone Penetrometer HMP SONpro

Berdasarkan data teknis resmi HMP, berikut spesifikasi utama Dynamic Cone Penetrometer HMP SONpro:

Kedalaman penyimpanan per seri pengukuran: hingga 32 m
Rentang temperatur: 0–40 °C
Layar: grafis berwarna, ukuran area display 56 × 73 mm
Prosesor: 32-bit
Konektivitas: Bluetooth, USB, thermal printer
GPS: tersedia
Dimensi unit pengukuran: 210 × 100 × 31 mm
Kapasitas penyimpanan internal: 250 seri pengukuran
Baterai: Lithium-Polymer 3,7 V, 6300 mAh
Bahasa menu: tersedia dalam beberapa bahasa

Perlu digarisbawahi, data di atas merupakan spesifikasi unit pengukuran Dynamic Cone Penetrometer HMP SONpro saja, bukan spesifikasi keseluruhan rangkaian penetrometer atau komponen mekanis yang dipakai dalam pengujian.

Untuk versi SONpro-M, measuring head memiliki dimensi 170 × 85 × 33 mm dan menggunakan baterai Li-Polymer tersendiri. Sementara measuring head pada versi SONpro-P berukuran lebih kecil, yaitu 114 × 60 × 33 mm, dan mendapat suplai daya langsung dari unit display.

Fitur Utama Dynamic Cone Penetrometer HMP SONpro

Dynamic Cone Penetrometer HMP SONpro dirancang bukan cuma untuk menghitung tumbukan, tapi juga membantu keseluruhan proses pencatatan hingga evaluasi hasil pengujian. Beberapa fitur utamanya antara lain:

Pencatatan tumbukan otomatis — Sistem mencatat jumlah tumbukan secara otomatis, sehingga mengurangi kebutuhan pencatatan manual.
Pengukuran kedalaman — Pada konfigurasi SON-M, kedalaman penetrasi ditentukan menggunakan sensor ultrasonik, lalu dikombinasikan dengan data jumlah tumbukan.
Penyimpanan data — Unit pengukuran punya kapasitas internal hingga 250 seri pengukuran, jadi data lapangan bisa langsung tersimpan di perangkat.
GPS terintegrasi — Membantu memberikan informasi lokasi pada setiap data pengukuran, sehingga dokumentasi hasil pengujian lapangan jadi lebih terstruktur.
Transfer data — Tersedia antarmuka Bluetooth dan USB, serta dukungan untuk thermal printer. Hasil pengukuran juga bisa dipakai untuk pembuatan protokol melalui PC.
Pembuatan protokol — Hasil pengujian bisa disimpan dan dipakai untuk membuat dokumentasi atau protokol pengukuran, termasuk diagram jumlah tumbukan yang dibuat lewat perangkat lunak di PC.

Keunggulan Dynamic Cone Penetrometer Otomatis HMP SON

Penggunaan Dynamic Cone Penetrometer HMP SON membawa sejumlah keuntungan nyata dalam pekerjaan pengujian dynamic probing.

Pada pengujian konvensional, operator harus memperhatikan jumlah tumbukan sekaligus mencatat hasilnya secara bersamaan — pekerjaan yang cukup menyita perhatian. HMP SON mengotomatisasi proses ini sehingga kebutuhan memakai tally list bisa dikurangi drastis. Otomatisasi pencatatan dan evaluasi ini juga membantu mempercepat proses pengolahan data, karena hasil pengukuran bisa langsung dipakai untuk dokumentasi lapangan tanpa perlu diolah ulang.

Dari sisi akurasi, penghitungan tumbukan secara manual rawan dipengaruhi oleh konsentrasi dan kondisi operator, apalagi kalau pengujian dilakukan berulang kali dalam satu hari kerja. Sistem otomatis pada HMP SON membantu menjaga konsistensi pencatatan, sekaligus mendukung dokumentasi digital karena data yang tersimpan secara elektronik jauh lebih mudah dipakai untuk evaluasi, transfer data, dan pembuatan laporan.

Untuk mobilitas di lapangan, HMP SONpro menggunakan baterai rechargeable sehingga mendukung penggunaan yang lebih fleksibel. Produsen juga merancang perangkat ini agar mudah dipasang kembali pada penetrometer yang umum dipakai, jadi tidak perlu mengganti seluruh peralatan yang sudah ada.

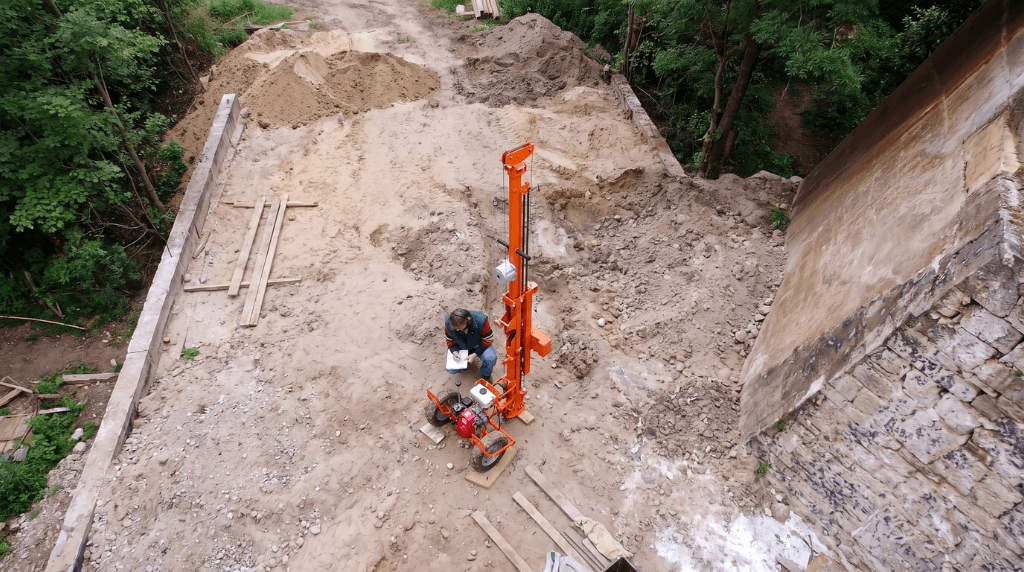

Aplikasi HMP SON dalam Investigasi Tanah

Dynamic probing bisa dipakai untuk berbagai kebutuhan investigasi geoteknik, di antaranya:

Investigasi tanah untuk jalan
Investigasi tanah untuk bangunan dan jembatan
Evaluasi lapisan tanah dan timbunan
Pemeriksaan kondisi area yang telah dipadatkan
Investigasi pada lokasi dengan akses terbatas
Identifikasi perubahan relatif lapisan tanah
Pemeriksaan kondisi tanah pada berbagai titik secara cepat

HMP menyebut dynamic probing bisa dipakai untuk mengetahui batas lapisan tanah dan membantu investigasi pada bangunan, jembatan, serta jalan. Metode ini juga cocok untuk pemeriksaan pekerjaan pemadatan maupun area tertentu seperti parit atau lokasi kerja dengan ruang terbatas.

Hubungan DCP dengan CBR

Dalam pekerjaan jalan, hasil Dynamic Cone Penetrometer (DCP) sering dikaitkan dengan nilai California Bearing Ratio (CBR). Namun, penting dipahami bahwa DCP tidak mengukur CBR secara langsung.

Hasil penetrasi bisa dipakai bersama korelasi empiris tertentu untuk memperkirakan parameter kekuatan tanah, tapi korelasi yang dipakai harus disesuaikan dengan jenis tanah, metode pengujian, dan standar atau pedoman yang berlaku. Karena itu, kalau hasil HMP SON ingin dipakai untuk memperkirakan CBR, jangan langsung mengonversi jumlah tumbukan menjadi nilai CBR tanpa mempertimbangkan persamaan korelasi yang tepat. Pada dasarnya, hasil dynamic probing adalah informasi investigasi tanah secara tidak langsung, sehingga interpretasinya perlu dilakukan secara teknis dan hati-hati.

HMP SON Bukan Pengganti Semua Pengujian Tanah

Meski praktis, HMP SON bukan berarti bisa menggantikan seluruh metode investigasi geoteknik. Pemilihan metode pengujian tetap harus disesuaikan dengan tujuan proyek.

Untuk kebutuhan tertentu, dynamic probing bisa dipakai berdampingan dengan metode lain seperti Cone Penetration Test (CPT), Standard Penetration Test (SPT), Plate Load Test, maupun pengujian laboratorium. Dengan mengombinasikan beberapa metode, kondisi tanah di suatu lokasi bisa dipahami secara lebih komprehensif.

Standar Dynamic Probing EN ISO 22476-2

HMP menyatakan bahwa HMP SON dipakai untuk pencatatan otomatis dynamic probing sesuai EN ISO 22476-2. ISO sendiri mencantumkan standar ini sebagai ISO 22476-2:2005 — Geotechnical investigation and testing — Field testing — Part 2: Dynamic probing.

Menurut ISO, standar tersebut menetapkan persyaratan untuk investigasi tanah secara tidak langsung menggunakan dynamic probing dalam lingkup investigasi geoteknik. Standar ini juga tercatat sudah ditinjau dan dikonfirmasi kembali pada 2020 sehingga statusnya tetap current, dengan tambahan Amendment 1 yang diterbitkan pada 2011. Meski begitu, dalam penerapan proyek, standar yang dipakai tetap perlu disesuaikan dengan persyaratan teknis, spesifikasi pekerjaan, dan ketentuan yang berlaku di lapangan.
