Daya dukung tanah dasar merupakan faktor penentu keberhasilan konstruksi perkerasan jalan tol, khususnya dalam menahan beban lalu lintas berulang dalam jangka panjang. Kepadatan tanah yang terlihat baik secara visual belum tentu merepresentasikan nilai kekuatan struktural yang sesungguhnya.

Oleh karena itu, diperlukan metode pengujian yang akurat dan efisien untuk mengevaluasi kondisi tersebut. Light Weight Deflectometer (LWD) merupakan salah satu instrumen uji lapangan yang mampu mengukur modulus elastisitas dinamis (Evd) secara cepat, sebagai indikator representatif dari kekuatan tanah dasar.

Apa Itu Modulus Elastisitas Dinamis (Evd)?

Modulus Elastisitas Dinamis (Evd) adalah nilai kekakuan (stiffness) suatu lapisan tanah atau material granular terhadap pembebanan dinamis dalam waktu singkat. Nilai ini menunjukkan seberapa besar kemampuan lapisan tersebut untuk menahan deformasi ketika menerima beban sesaat.

Berbeda dengan modulus elastisitas statis, Evd diperoleh dari pembebanan impuls yang dihasilkan oleh alat Light Weight Deflectometer. Oleh karena itu, nilai Evd lebih merepresentasikan kondisi aktual lapangan yang mengalami beban kendaraan atau alat berat secara berulang.

Secara sederhana:

• Semakin tinggi nilai Evd, maka semakin kaku dan stabil lapisan tanah.
• Semakin rendah nilai Evd, maka semakin besar kemungkinan terjadi deformasi atau penurunan saat menerima beban.

Nilai Evd biasanya dinyatakan dalam satuan:

• MN/m²
• MPa

Kedua satuan tersebut secara numerik memiliki nilai yang sama.

Apa Itu Light Weight Deflectometer (LWD)?

Light Weight Deflectometer (LWD) adalah alat uji non-destruktif yang digunakan untuk mengukur daya dukung dan kekakuan lapisan tanah di lapangan secara cepat.

Alat ini bekerja dengan menjatuhkan beban tertentu dari ketinggian yang telah ditentukan ke atas pelat baja sehingga menghasilkan gelombang kejut pada permukaan tanah. Sensor percepatan kemudian mengukur besar lendutan (deflection) yang terjadi akibat beban tersebut.

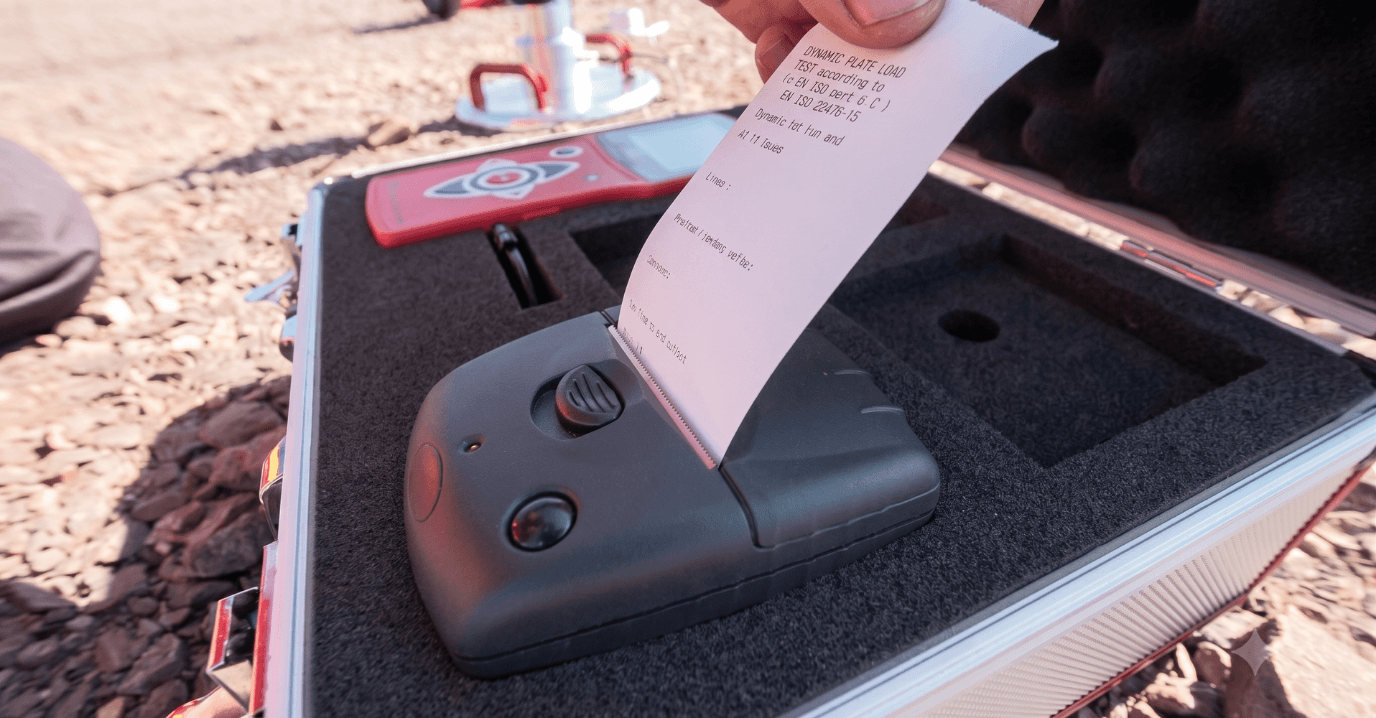

Data tersebut selanjutnya diolah secara otomatis menjadi beberapa parameter, salah satunya adalah:

• Modulus Elastisitas Dinamis (Evd)
• Defleksi maksimum
• Kurva deformasi
• Waktu respon material

Pengujian hanya membutuhkan waktu beberapa menit sehingga sangat efisien dibandingkan metode konvensional.

Cara Menghitung Nilai Evd

Meski unit LWD modern sudah otomatis menghitung Evd, memahami rumus di baliknya tetap berguna untuk memverifikasi hasil. Rumusnya:

Evd = (1 − ν²) × σ × r / d0

Keterangan:

• ν — rasio Poisson tanah (diasumsikan 0,5 untuk kondisi tak terdrainase)
• σ — tegangan kontak dari beban jatuh
• r — radius pelat beban
• d0 — defleksi puncak yang terukur oleh geophone

Semakin kecil defleksi pada tegangan kontak yang sama, semakin tinggi nilai yang dihasilkan: tanah semakin kaku dan daya dukungnya semakin baik. Sebagai gambaran, lapisan subgrade biasanya bernilai 15–45 MPa, sedangkan base course sekitar 60–120 MPa, tergantung material dan spesifikasi proyek. Membandingkan hasil antar titik uji jauh lebih bermakna dibanding satu angka tunggal, sebab variasi besar bisa jadi sinyal ketidakseragaman pemadatan.

Apa Arti Nilai Evd?

Interpretasi nilai Evd ini sangat penting dalam pengambilan keputusan terkait apakah lapisan tanah sudah memenuhi spesifikasi konstruksi.

Secara umum:

Interpretasi tersebut dapat berbeda tergantung spesifikasi proyek maupun standar yang digunakan.

Standar dan Acuan

Aplikasi Light Weight Deflectometer tidak berjalan tanpa aturan. Standar yang paling sering dirujuk adalah DIN 18134 dari Jerman, yang menjadi basis banyak spesifikasi teknis di berbagai negara, termasuk sebagian proyek di Indonesia. Ada pula ASTM E2835 sebagai acuan di Amerika Utara, dengan beberapa perbedaan pada geometri pelat dan prosedur pengulangan uji.

Di Indonesia, LWD belum sepenuhnya wajib dalam spesifikasi umum Bina Marga, namun trennya terus meningkat sebagai alat bantu quality control tambahan pada proyek jalan tol dan infrastruktur strategis. Standar yang jelas membuat prosedur uji konsisten dan hasil dari proyek berbeda tetap bisa dibandingkan secara adil.

Faktor yang Memengaruhi Nilai Evd

Tanah yang  terlalu basah biasanya memiliki nilai Evd yang rendah karena air mengurangi gesekan antar partikel, sementara tanah yang terlalu kering memberi hasil uji yang tidak stabil. Jenis tanah, tingkat pemadatan, suhu lingkungan, kalibrasi alat, dan teknik operator juga ikut menentukan akurasi hasil. Dua titik uji berjarak beberapa meter saja bisa menunjukkan nilai cukup berbeda, sehingga pengujian sebaiknya dilakukan di banyak titik. Ketidakseragaman ini terkadang menjadi salah satu penyebab utama dari kerusakan dini pada perkerasan jalan.

Korelasi Nilai Evd dengan CBR

Bisakah Evd dikonversi menjadi California Bearing Ratio?, parameter yang lebih dulu populer dalam desain perkerasan jalan? Secara umum bisa, dengan catatan besar. Ada beberapa persamaan empiris berbentuk regresi logaritmik berdasarkan data lapangan spesifik suatu wilayah, sehingga tidak bisa dipukul rata untuk semua kondisi geologi. karakteristik tanah tropis bisa memberi hasil jauh menyimpang jika rumus asing diterapkan mentah-mentah.

Evd juga kerap dikaitkan dengan degree of compaction, kadar air optimum dari uji Proctor, dan modulus reaksi subgrade (k). Idealnya, proyek besar membangun korelasi lokalnya sendiri dengan mengambil sampel Evd dan CBR berpasangan di titik yang sama.

Light Weight Deflectometer vs Plate Load Test

Sebagian praktisi menganggap plate load test konvensional masih paling kredibel karena rekam jejak validasinya, sementara sebagian lain menganggap Light Weight Deflectometer sebagai solusi masa depan. Keduanya punya tempat masing-masing: LWD jauh lebih cepat dan portabel, sementara plate load test butuh berjam-jam dan struktur reaksi besar, namun memiliki zona pengaruh lebih dalam sehingga lebih representatif untuk lapisan tebal.

Banyak proyek modern memposisikan keduanya sebagai pelengkap, Light Weight Deflectometer memantau progres pemadatan harian, plate load test dijalankan pada titik kritis atau verifikasi akhir. Kesalahan yang sering terjadi bukan pada alatnya, melainkan pada pemilihan metode yang tidak sesuai konteks proyek.

Penerapan pada Jalan, Bandara, dan Rel Kereta

Pada proyek jalan raya, Evd digunakan sejak evaluasi subgrade hingga base course, sebagai indikator cepat kesiapan segmen jalan menuju tahap pengaspalan. Di sektor perhubungan udara, landasan pacu bandara menuntut standar daya dukung jauh lebih ketat, mengingat beban pesawat yang besar dan terkonsentrasi pada roda pendaratan.

Pada proyek perkeretaapian, nilai ini menilai kestabilan lapisan ballast dan subgrade di bawah rel, yang harus menahan beban dinamis berulang dari kereta berkecepatan tinggi, ketidakseragamannya bisa memicu penurunan tanah tidak merata yang memengaruhi keselamatan perjalanan. Evd juga dipakai untuk verifikasi pemadatan pada proyek timbunan (embankment) dan tanggul.

LIHAT PRODUK LIGHT WEIGHT DEFLECTOMOMETER KAMI DISINI!

Modulus Elastisitas Dinamis (Evd) merupakan parameter yang sangat penting untuk mengevaluasi kekakuan dan daya dukung lapisan tanah secara cepat menggunakan Light Weight Deflectometer (LWD). Dengan metode pengujian yang praktis, non-destruktif, dan memberikan hasil secara real-time, Evd menjadi acuan yang efektif dalam memastikan kualitas pekerjaan tanah, lapisan pondasi, hingga perkerasan pada berbagai proyek infrastruktur.

Penggunaan nilai Evd secara tepat membantu kontraktor, konsultan, dan pemilik proyek dalam melakukan pengendalian mutu yang lebih akurat, mengurangi risiko kegagalan konstruksi, serta meningkatkan efisiensi waktu dan biaya. Oleh karena itu, pemahaman yang baik mengenai konsep, metode pengujian, interpretasi hasil, dan faktor-faktor yang memengaruhi nilai Evd menjadi kunci keberhasilan dalam pelaksanaan proyek konstruksi yang berkualitas.
