Pernahkah Anda berdiri di bawah jembatan baja raksasa yang dilintasi ribuan kendaraan setiap hari atau melihat jalur pipa minyak yang membentang ratusan kilometer? Struktur-struktur tersebut tampak kokoh, kuat, dan mampu bertahan selama puluhan tahun. Namun, di balik ketangguhannya, terdapat risiko yang sering tidak terlihat oleh mata.

Retakan setipis rambut manusia yang tersembunyi di dalam sambungan las dapat menjadi bom waktu. Kerusakan kecil ini bisa berkembang secara perlahan hingga akhirnya menyebabkan kegagalan struktur. Dalam kondisi tertentu, konstruksi bernilai miliaran bahkan triliunan rupiah dapat mengalami kerusakan serius hanya karena satu cacat yang tidak terdeteksi sejak awal.

Lalu, bagaimana cara mengetahui adanya cacat di dalam material tanpa harus memotong atau merusak struktur tersebut?

Jawabannya adalah menggunakan alat uji cacat las ultrasonic. Teknologi ini memanfaatkan gelombang suara berfrekuensi tinggi untuk memeriksa kondisi internal material dan mendeteksi berbagai jenis cacat yang tidak terlihat dari permukaan. Berkat teknologi ini, banyak potensi kecelakaan industri dapat dicegah sebelum menimbulkan kerugian yang lebih besar.

Menghadapi Risiko Tersembunyi dengan Teknologi NDT

Dalam dunia industri, keselamatan dan keandalan struktur tidak boleh didasarkan pada perkiraan semata. Setiap sambungan las harus dipastikan memiliki kualitas yang memenuhi standar agar mampu menahan beban dan tekanan selama masa operasionalnya. Di sinilah peran penting Non-Destructive Testing (NDT) atau pengujian tanpa merusak. Metode ini memungkinkan inspeksi menyeluruh terhadap kondisi internal material tanpa mengubah bentuk maupun fungsi komponen yang diuji.

Alat uji cacat las ultrasonic bekerja layaknya stetoskop bagi struktur logam. Jika dokter menggunakan stetoskop untuk memeriksa kondisi organ tubuh manusia, maka alat ultrasonik digunakan untuk memeriksa “kesehatan” sambungan las dan material logam.

Keunggulan utama metode ini adalah kemampuannya mendeteksi cacat internal tanpa perlu memotong atau merusak benda kerja. Dengan demikian, perusahaan dapat menghemat biaya perbaikan, mengurangi risiko kegagalan aset, dan meningkatkan keselamatan kerja. Sayangnya, masih ada anggapan bahwa hasil las yang terlihat rapi pasti memiliki kualitas yang baik. Padahal, dalam praktiknya, penampilan luar tidak selalu mencerminkan kondisi internal suatu sambungan las.

Ironi Lasan yang Tampak Sempurna

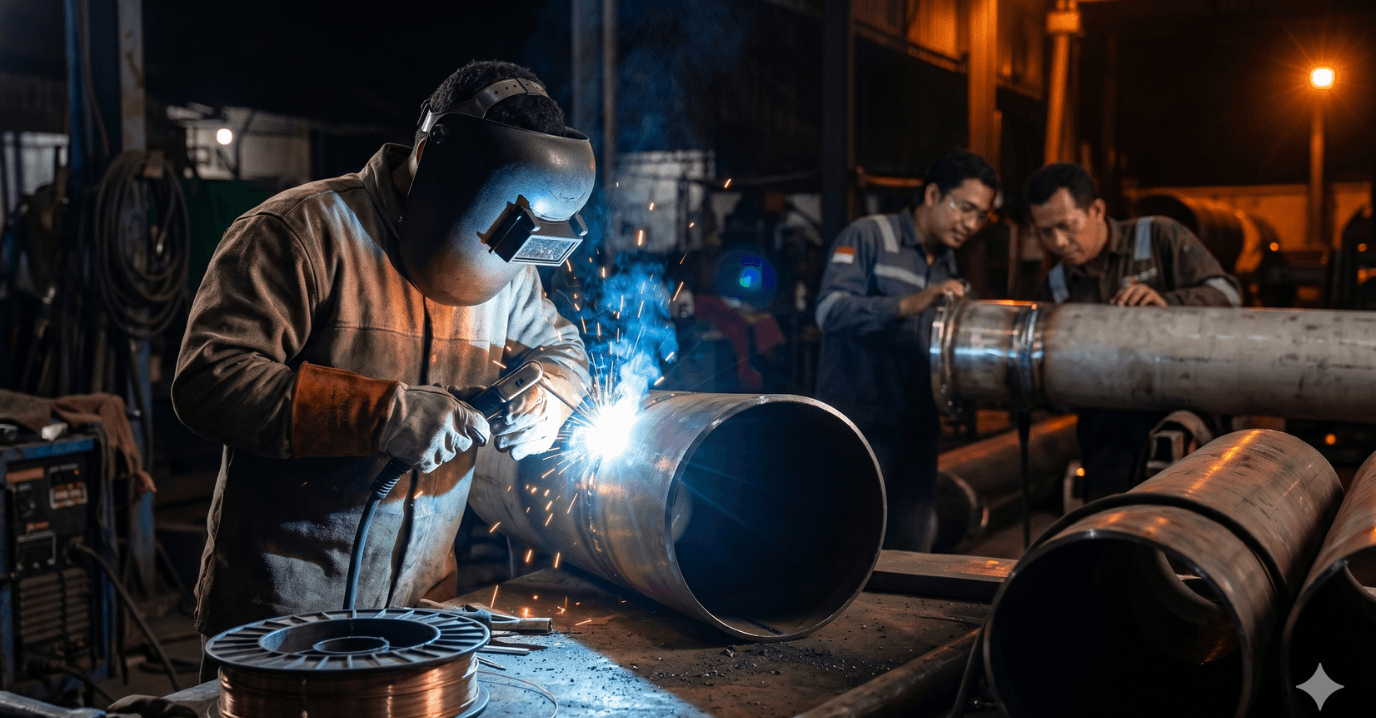

Banyak juru las berpengalaman mampu menghasilkan permukaan las yang sangat rapi dan estetis. Namun, di balik tampilan tersebut bisa saja tersembunyi berbagai jenis cacat yang berpotensi membahayakan. Proses pengelasan melibatkan pemanasan logam hingga mencair, kemudian mendingin kembali dalam waktu yang relatif singkat. Perubahan temperatur yang ekstrem ini dapat menimbulkan berbagai ketidaksempurnaan pada struktur logam.

Beberapa cacat yang sering ditemukan antara lain:

• Porosity, yaitu gelembung gas yang terperangkap di dalam logam las.
• Lack of Fusion, yaitu kondisi ketika logam las tidak menyatu sempurna dengan logam induk.
• Slag Inclusion, yaitu terperangkapnya sisa terak atau kotoran di dalam sambungan las.
• Retak mikro (micro-cracking) yang dapat berkembang akibat beban berulang (fatigue).

Bayangkan sebuah pilar beton yang tampak kokoh dari luar, tetapi memiliki rongga besar di dalamnya. Kondisi yang sama dapat terjadi pada sambungan las. Dari luar terlihat sempurna, tetapi secara internal memiliki kelemahan yang berisiko menyebabkan kegagalan struktur.Dalam banyak kasus kecelakaan industri, seperti kebocoran pipa bertekanan tinggi, keruntuhan struktur baja, atau kerusakan bejana tekan, penyebab utamanya sering kali adalah cacat internal yang tidak terdeteksi selama proses inspeksi.

Karena itulah, inspeksi ultrasonik menjadi bagian penting dalam sistem pengendalian mutu dan keselamatan industri.

Cara Kerja Alat Uji Cacat Las Ultrasonik

Banyak orang bertanya-tanya bagaimana sebuah alat dapat “melihat” ke dalam baja yang tebal tanpa harus membongkarnya. Prinsip kerja alat ini sebenarnya mirip dengan teknologi sonar yang digunakan kapal selam atau cara kelelawar bernavigasi menggunakan pantulan suara. Metode yang digunakan dikenal sebagai prinsip Pulse-Echo.

1. Transmisi Gelombang Ultrasonik

Alat mengirimkan gelombang suara berfrekuensi tinggi melalui sebuah transducer atau probe. Frekuensi yang digunakan umumnya berada pada rentang 1–10 MHz, jauh di atas kemampuan pendengaran manusia.

2. Perambatan Gelombang di Dalam Material

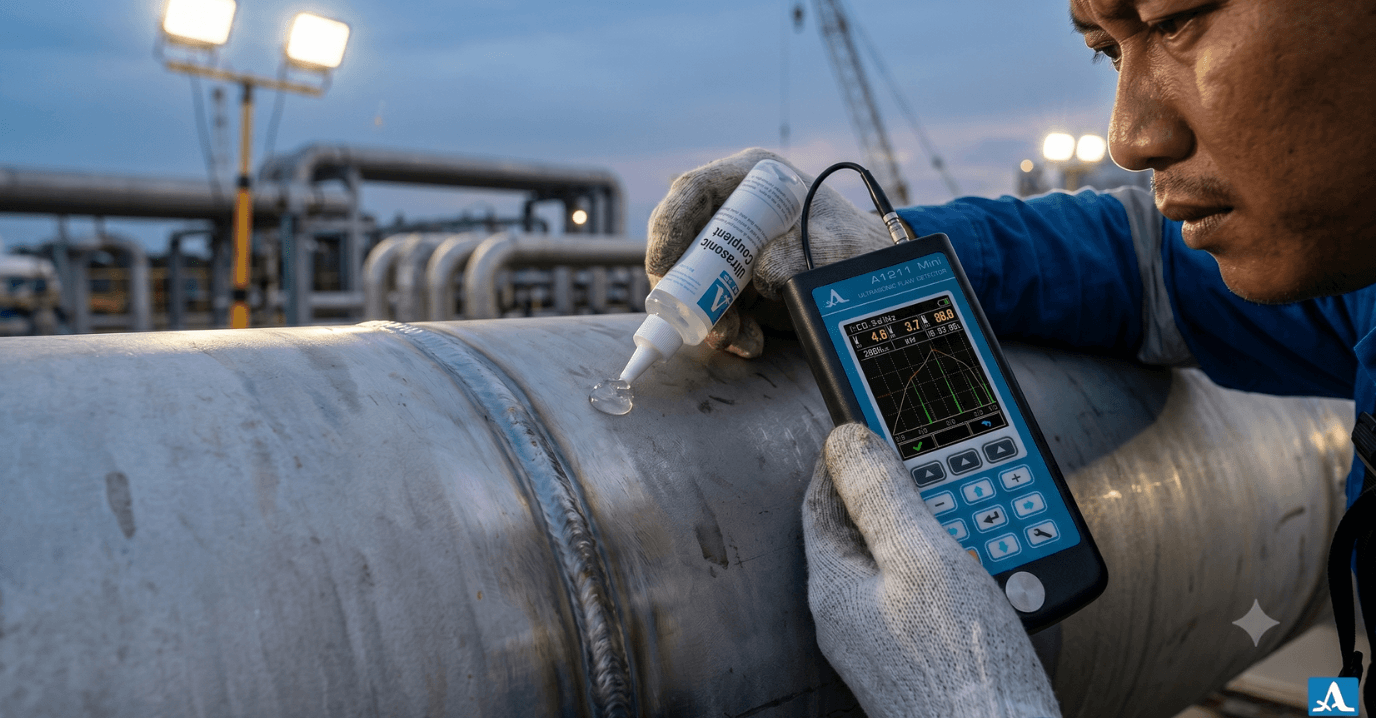

Gelombang suara masuk ke dalam material melalui bantuan cairan perantara yang disebut couplant. Cairan ini dapat berupa gel khusus, air, atau minyak. Fungsi couplant adalah menghilangkan celah udara antara probe dan permukaan material sehingga energi ultrasonik dapat merambat secara optimal.

3. Pantulan Gelombang

Jika material berada dalam kondisi homogen, gelombang akan bergerak hingga mencapai dinding belakang (backwall) lalu memantul kembali. Namun, apabila terdapat cacat seperti retakan, rongga, atau inklusi, sebagian gelombang akan memantul lebih cepat sebelum mencapai bagian belakang material.

4. Analisis dan Interpretasi Data

Alat kemudian menghitung waktu tempuh gelombang ultrasonik. Berdasarkan waktu tersebut, sistem dapat menentukan lokasi, ukuran, dan kedalaman cacat. Hasil pengukuran ditampilkan dalam bentuk grafik A-Scan yang dapat dianalisis secara langsung oleh operator. Karena kecepatan rambat suara pada baja relatif konstan, sekitar 5.900 meter per detik, posisi cacat dapat dihitung dengan tingkat akurasi yang sangat tinggi.

Evolusi Teknologi Detektor Cacat Ultrasonik

Perkembangan teknologi membuat alat inspeksi ultrasonik semakin canggih dan mudah digunakan. Saat ini terdapat beberapa metode utama yang umum digunakan di berbagai sektor industri.

Conventional Ultrasonic Testing (UT)

Metode ini merupakan teknologi ultrasonik yang paling banyak digunakan dan telah terbukti keandalannya selama puluhan tahun. Pada sistem ini, operator menggunakan satu probe untuk memindai area yang diperiksa secara manual. Hasil inspeksi ditampilkan dalam bentuk grafik yang kemudian diinterpretasikan oleh inspektur. Meskipun terlihat sederhana, metode UT konvensional masih menjadi standar inspeksi pada banyak proyek karena efektif untuk memeriksa material dengan ketebalan besar.

Phased Array Ultrasonic Testing (PAUT)

PAUT merupakan pengembangan modern dari teknologi ultrasonik. Probe PAUT terdiri dari banyak elemen kristal yang dapat dikendalikan secara elektronik. Dengan pengaturan waktu tertentu, gelombang suara dapat diarahkan ke berbagai sudut tanpa perlu memindahkan probe secara signifikan. Keunggulan utama PAUT adalah kemampuannya menghasilkan visualisasi dua dimensi atau S-Scan yang lebih mudah dipahami. Metode ini mampu meningkatkan produktivitas inspeksi sekaligus memberikan informasi yang lebih detail mengenai posisi cacat.

Time of Flight Diffraction (TOFD)

TOFD menggunakan prinsip yang berbeda dibandingkan metode ultrasonik konvensional. Teknik ini memanfaatkan fenomena difraksi gelombang yang terjadi ketika suara bertemu ujung retakan. Sistem TOFD menggunakan dua probe, yaitu satu sebagai pemancar dan satu sebagai penerima. Metode ini dikenal memiliki akurasi yang sangat tinggi dalam mengukur tinggi retakan. Oleh karena itu, TOFD sering digunakan untuk inspeksi bejana tekan, pipa proses, dan peralatan kritis lainnya.

A1211 Mini: Detektor Cacat las Ultrasonik yang Ringkas dan Andal

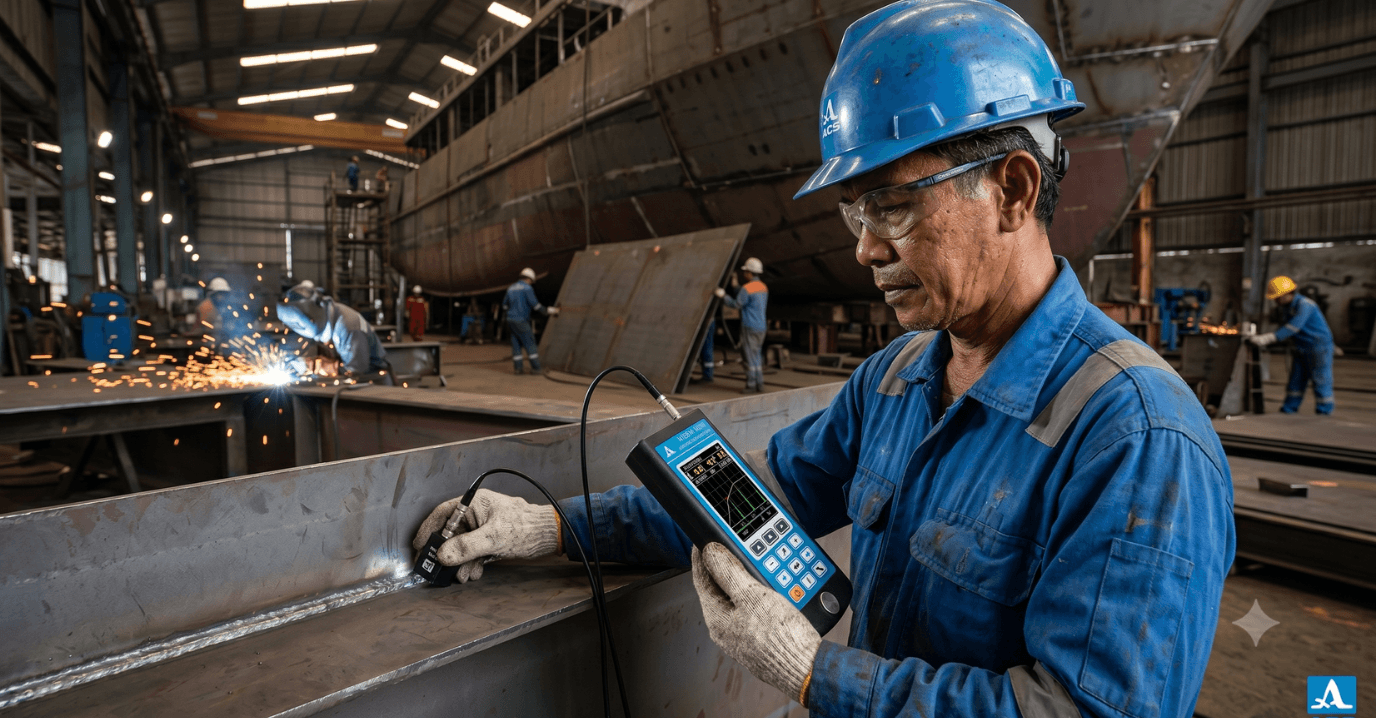

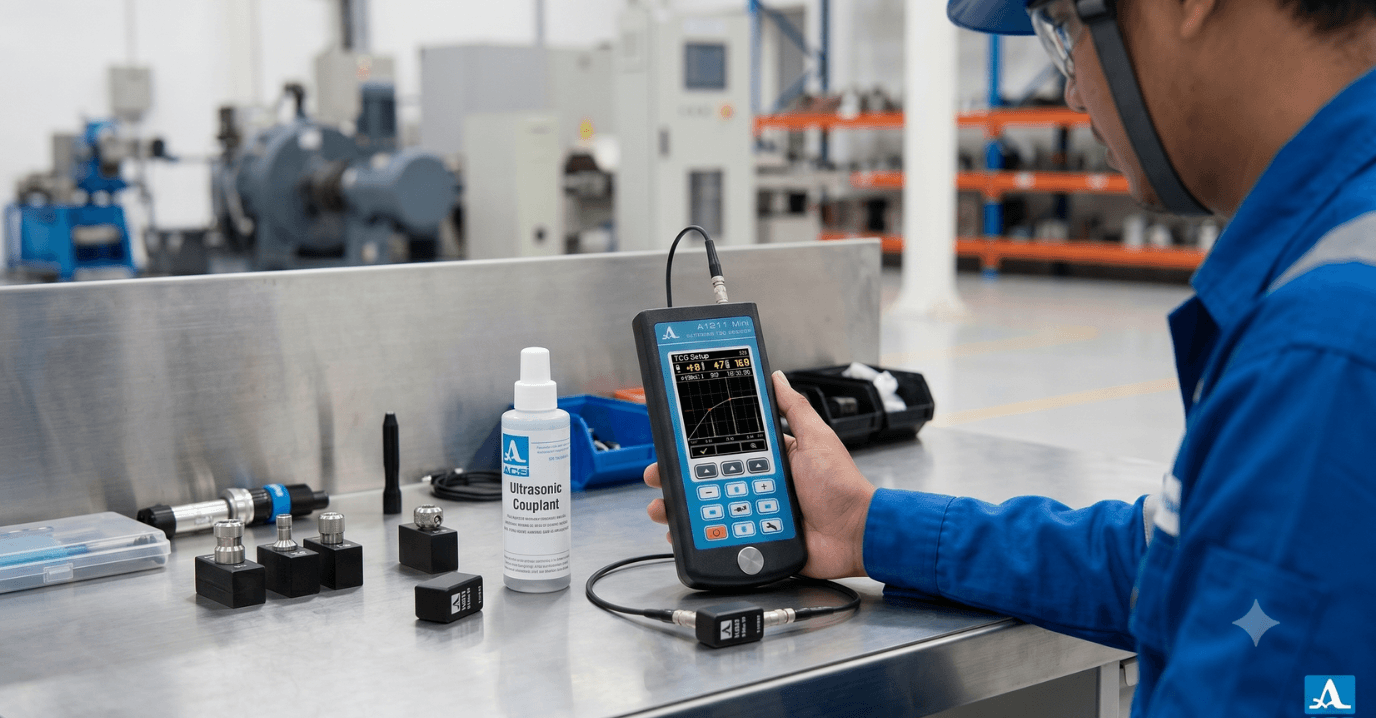

Salah satu perkembangan menarik dalam dunia NDT adalah hadirnya perangkat portabel dengan kemampuan tinggi. A1211 Mini merupakan salah satu contoh alat uji cacat las ultrasonik genggam (handheld ultrasonic flaw detector) yang dirancang untuk kebutuhan inspeksi lapangan. Jika pada masa lalu alat inspeksi ultrasonik berukuran besar dan berat, A1211 Mini menawarkan solusi yang jauh lebih praktis. Dengan bobot sekitar 210 gram, alat ini mudah dibawa dan digunakan bahkan di area kerja yang sulit dijangkau.

Meski berukuran kecil, perangkat ini tetap menawarkan performa yang mumpuni. Pengguna dapat melakukan inspeksi menggunakan satu tangan (one-handed operation) dengan tampilan layar yang jelas dan antarmuka yang mudah dipahami. Selain berfungsi sebagai detektor cacat las, perangkat ini juga dapat digunakan sebagai thickness gauge untuk pengukuran ketebalan material. Kombinasi fitur tersebut menjadikan A1211 Mini sebagai solusi yang efisien bagi inspektur lapangan yang membutuhkan mobilitas tinggi.

Pentingnya NDT di Berbagai Industri

Teknologi ultrasonik telah menjadi bagian penting dalam menjaga keselamatan berbagai sektor industri.

Industri Minyak dan Gas

Pipa dan bejana tekan dalam industri minyak dan gas bekerja pada tekanan serta temperatur yang tinggi. Cacat kecil pada sambungan las dapat berkembang menjadi kebocoran serius yang berpotensi menyebabkan kebakaran atau ledakan.

Industri Penerbangan

Komponen pesawat terbang mengalami siklus pembebanan yang sangat tinggi selama masa operasinya. Oleh karena itu, berbagai bagian kritis seperti sayap, roda pendaratan, dan komponen mesin harus diperiksa secara berkala menggunakan metode NDT.

Infrastruktur dan Konstruksi

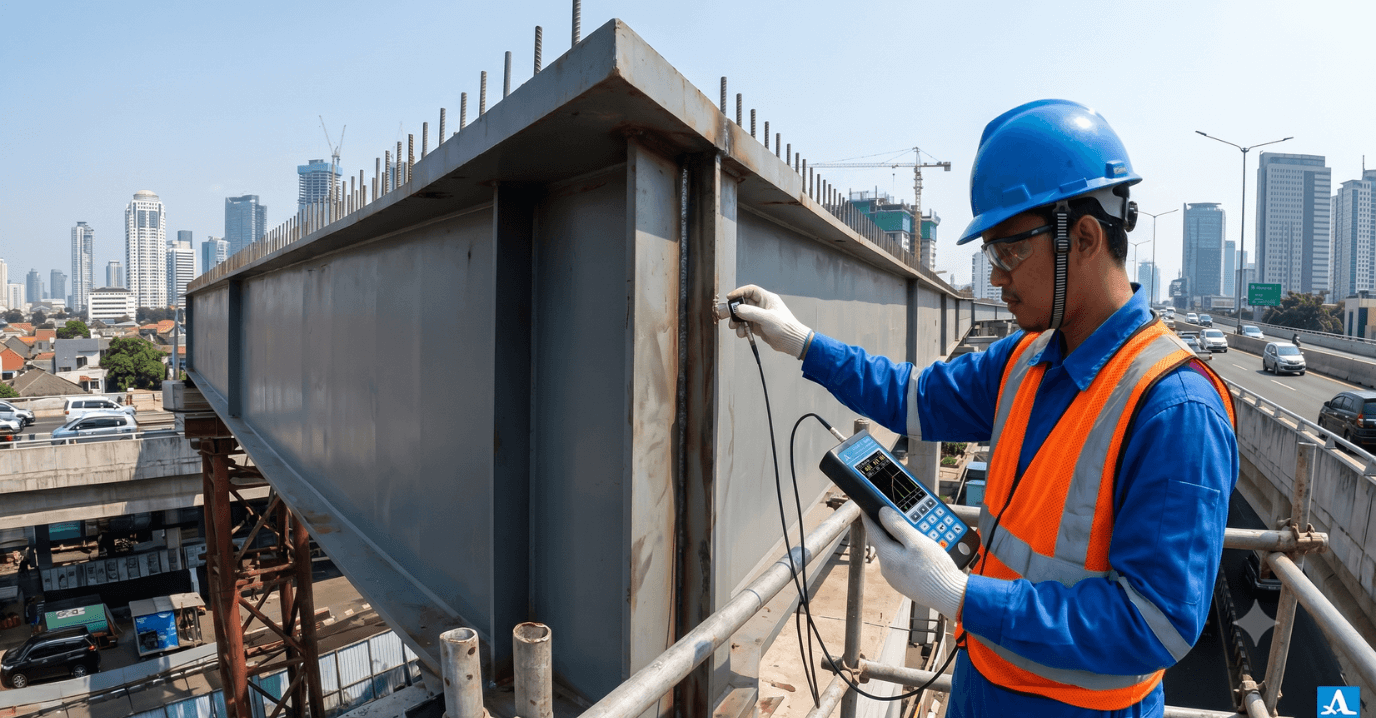

Jembatan, gedung bertingkat, pelabuhan, dan fasilitas publik lainnya bergantung pada integritas sambungan las yang baik. Inspeksi berkala membantu memastikan struktur tetap aman digunakan selama bertahun-tahun.

Industri Manufaktur

Dalam proses produksi, kualitas produk harus dijaga secara konsisten. Pemeriksaan ultrasonik memungkinkan perusahaan mendeteksi cacat sebelum produk dikirim kepada pelanggan.

Tantangan di Lapangan dan Tips Praktis

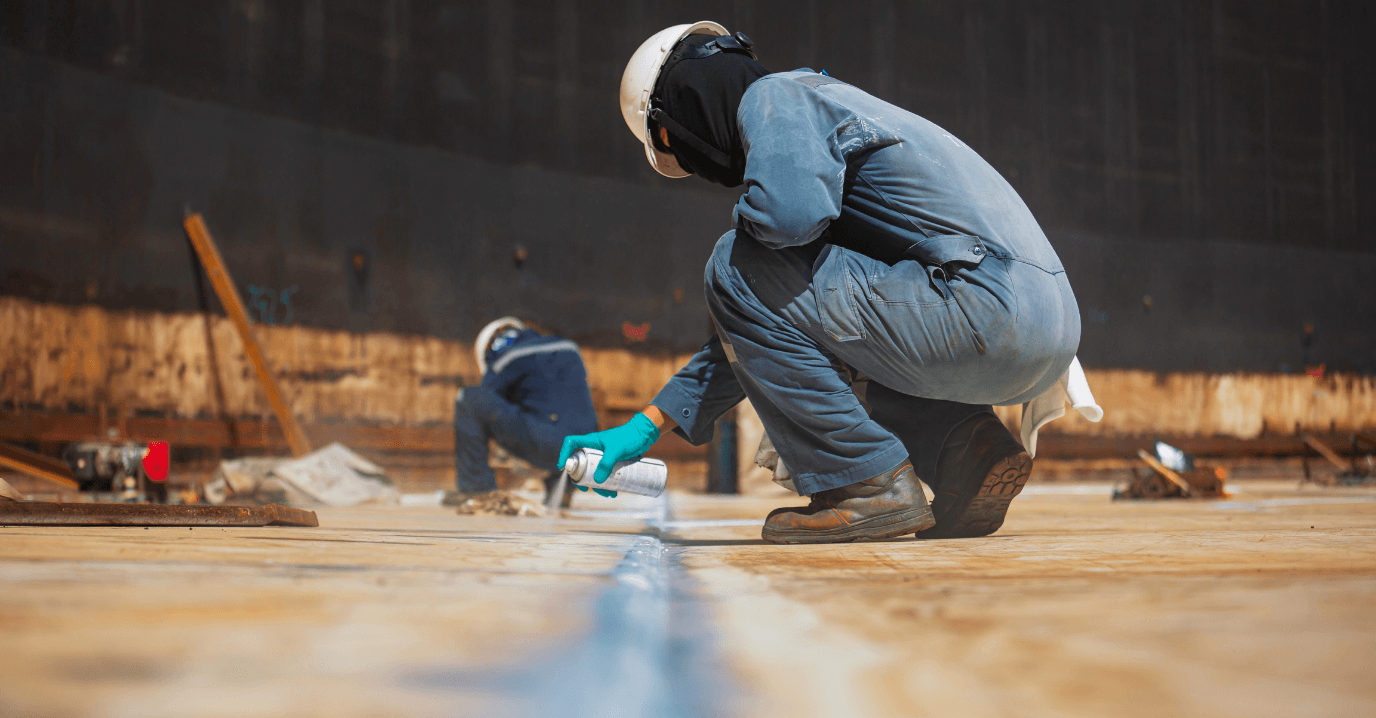

Keakuratan inspeksi tidak hanya ditentukan oleh kualitas alat, tetapi juga oleh kemampuan operator. Salah satu tantangan terbesar adalah kondisi permukaan material yang kurang baik. Karat, cat tebal, kotoran, atau percikan las dapat mengganggu transmisi gelombang ultrasonik. Karena itu, persiapan permukaan menjadi langkah yang sangat penting sebelum inspeksi dilakukan.

Berikut beberapa tips yang perlu diperhatikan:

1. Gunakan Couplant Secukupnya : Jumlah couplant yang terlalu sedikit dapat mengurangi kualitas transmisi gelombang. Sebaliknya, penggunaan berlebihan dapat menyebabkan probe sulit dikendalikan.
2. Lakukan Kalibrasi dengan Benar : Setiap material memiliki karakteristik akustik yang berbeda. Kalibrasi harus dilakukan sebelum inspeksi untuk memastikan hasil yang akurat.
3. Pahami Orientasi Cacat : Posisi retakan terhadap arah gelombang ultrasonik sangat memengaruhi kualitas sinyal yang diterima.

Karena itu, operator perlu melakukan pemindaian dari beberapa arah untuk memastikan tidak ada cacat yang terlewat.

LIHAT PRODUK ALAT UJI CACAT LAS ULTRASONIK KAMI DISINI!

Inspeksi menggunakan alat uji cacat las ultrasonik merupakan langkah penting untuk memastikan integritas dan keamanan struktur logam. Teknologi ini memungkinkan pendeteksian cacat internal tanpa merusak material sehingga risiko kegagalan konstruksi dapat diminimalkan sejak dini. Mulai dari metode Ultrasonic Testing (UT) konvensional hingga teknologi modern seperti PAUT dan TOFD, setiap solusi memiliki keunggulan yang dapat disesuaikan dengan kebutuhan inspeksi di lapangan.

Dengan dukungan peralatan yang tepat serta tenaga inspeksi yang kompeten, perusahaan dapat meningkatkan kualitas pekerjaan, memperpanjang umur aset, dan memenuhi standar keselamatan industri yang berlaku. Jangan menunggu hingga cacat kecil berkembang menjadi kerusakan besar yang merugikan. Jika Anda membutuhkan alat uji cacat las ultrasonic, konsultasi NDT, atau solusi inspeksi lainnya, segera hubungi Testing Indonesia untuk mendapatkan rekomendasi produk dan layanan terbaik sesuai kebutuhan proyek Anda.
