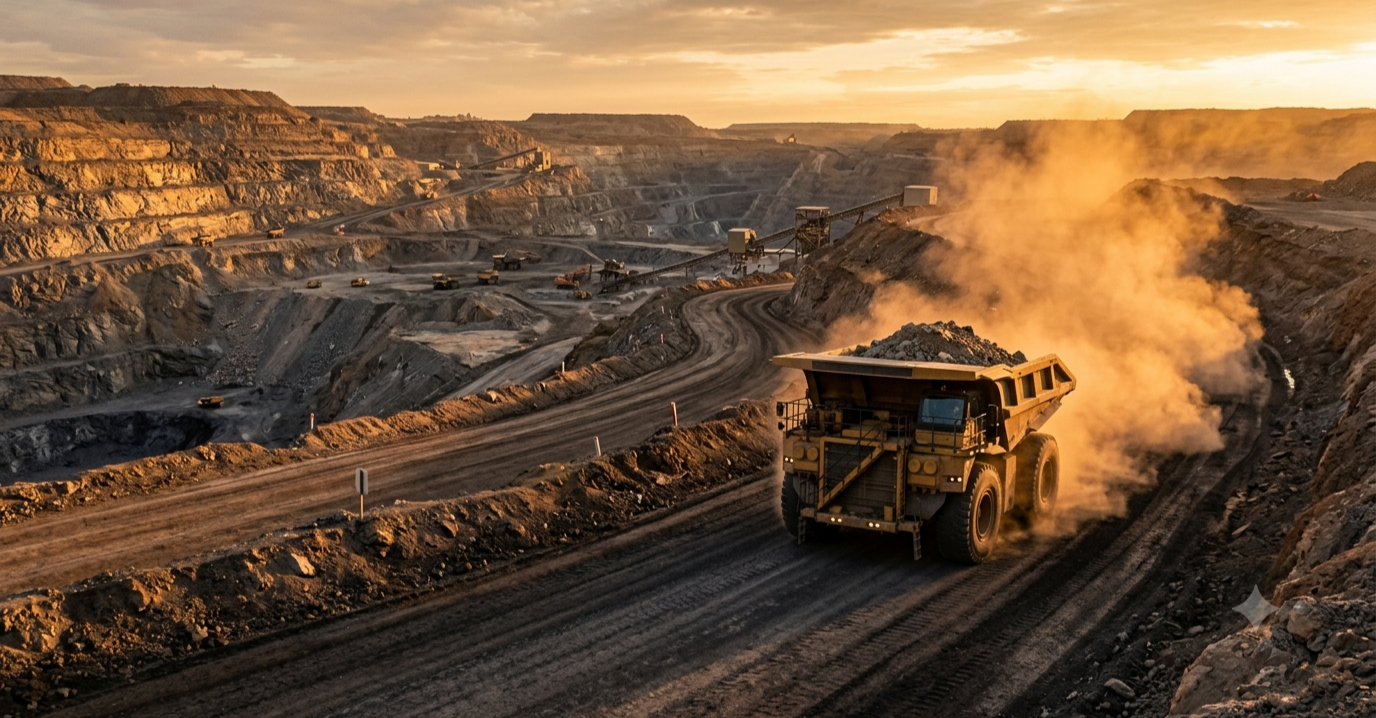

Bayangkan sebuah dump truck bermuatan lebih dari seratus ton melintas di atas jalan hauling yang baru dipadatkan kemarin sore. Dari luar, permukaannya mungkin terlihat rata dan siap menahan beban seberat apa pun. Tapi, benarkah demikian?

Sayangnya, realitanya tidak sesederhana itu. Jalan yang terlihat kuat di permukaan ternyata bisa saja rapuh di lapisan bawahnya. Namun, dengan penerapan Light Weight Deflectometer untuk mencari tahu nilai kepadatan hauling tambang, kita dapat memastikan apa yang terlihat solid oleh mata benar-benar solid secara struktural.

Selama bertahun-tahun, kontrol kepadatan di banyak site tambang masih mengandalkan metode konvensional yang lambat dan kadang berisiko. Padahal, satu keputusan yang terlambat soal kualitas jalan hauling bisa berujung pada kerusakan unit, kecelakaan kerja, hingga kerugian produksi yang tidak sedikit. Pertanyaannya sederhana, sudah cukup akuratkah cara kita mengevaluasi kepadatan jalan selama ini, atau kita hanya mengandalkan asumsi visual semata?

Apa Itu Light Weight Deflectometer?

Di dunia pertambangan, jalan hauling bukan cuma jalur lintasan biasa, perannya sangat penting. Hampir setiap ton material yang diangkut dari pit menuju stockpile atau crusher pasti akan melewati jalur ini berkali-kali dalam sehari, sehingga kualitas kepadatan tanah dasar dan lapisan perkerasan jalan tersebut akan menjadi salah satu faktor penentu kelancaran operasional tambang dihari itu.

Light Weight Deflectometer adalah alat ukur kepadatan tanah portabel. Alat ini mengukur respons dinamis tanah terhadap beban jatuh (falling weight). Dari respons itu, diperoleh nilai Dynamic Deformation Modulus, atau biasa disingkat Evd, yang menunjukkan seberapa kaku dan padat lapisan tanah atau material perkerasan yang diuji. Alat ini awalnya dikembangkan untuk konstruksi jalan raya dan bandara di Eropa, sebelum diadopsi luas oleh industri pertambangan karena sifatnya yang cepat dan tidak merusak (non-destructive), sangat cocok dengan tuntutan operasional tambang yang serba dikejar waktu.

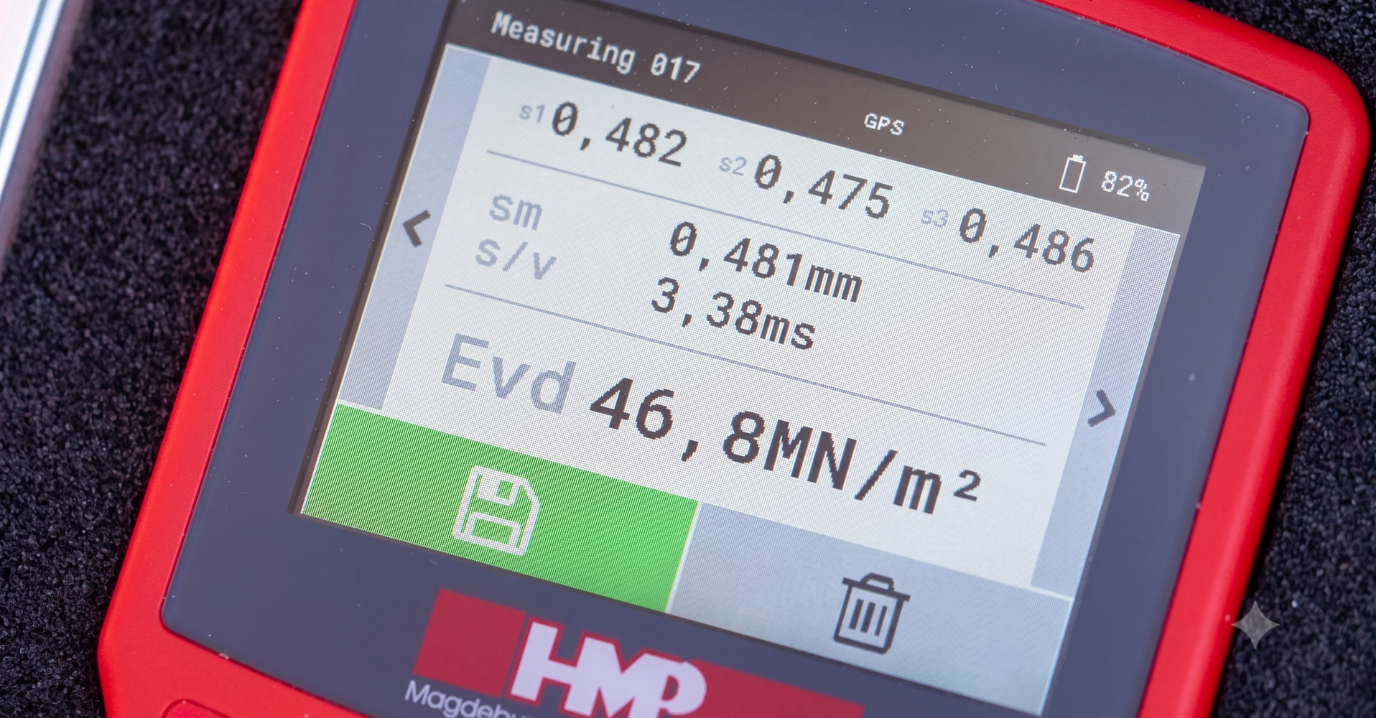

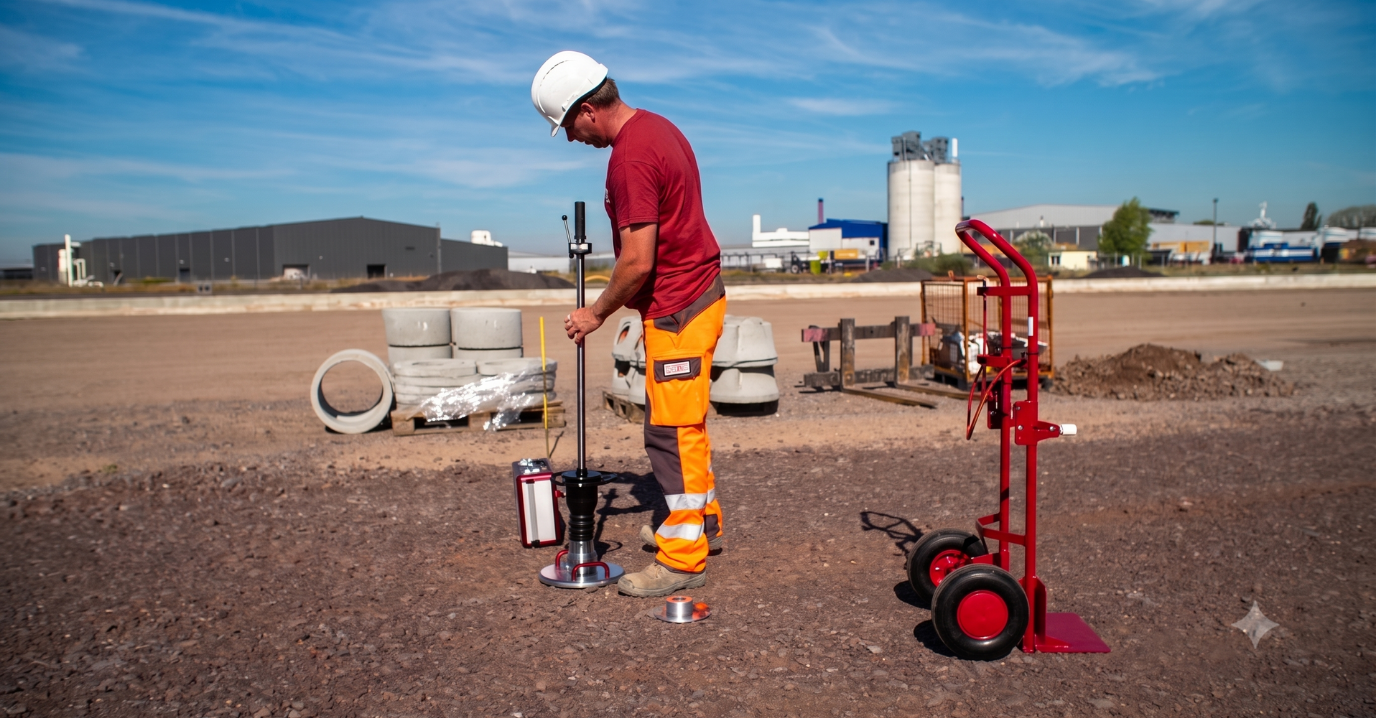

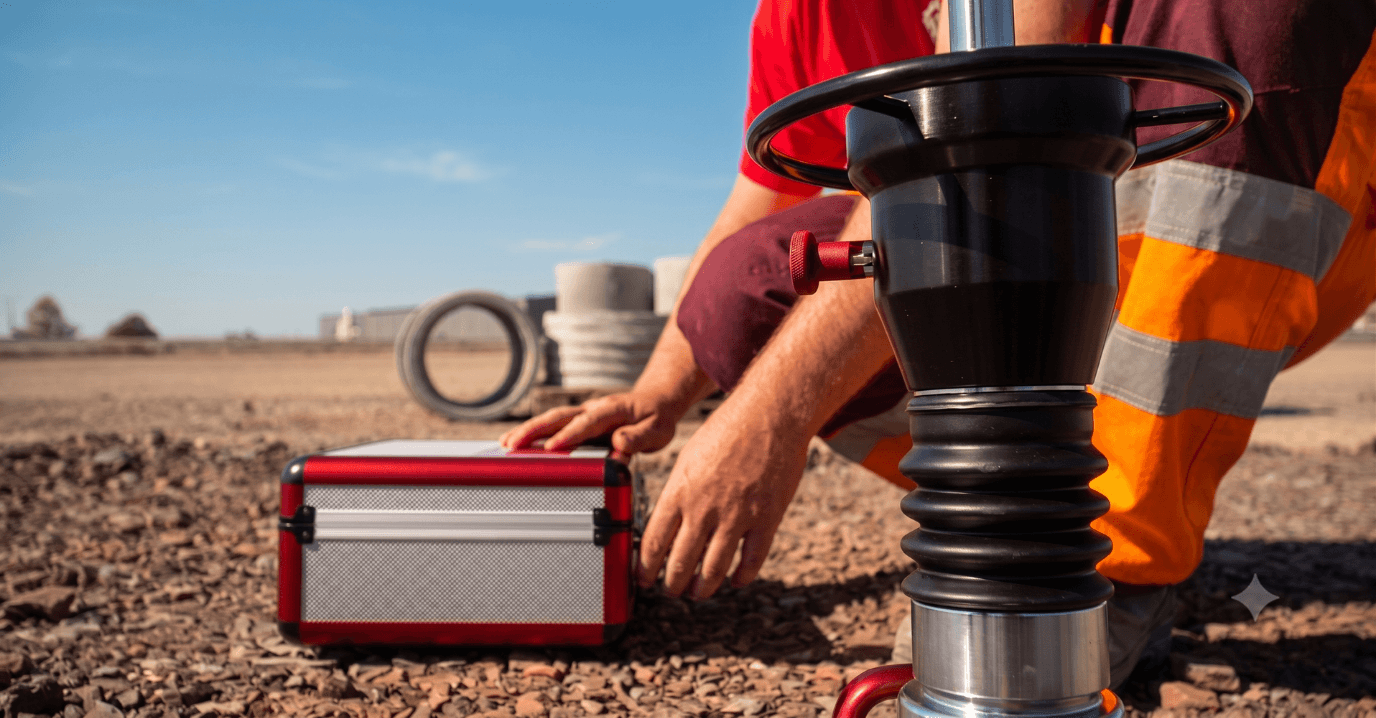

Secara fisik, LWD terdiri dari beberapa bagian utama: batang pemandu tempat beban jatuh meluncur, drop weight seberat 10 sampai 20 kilogram, load plate berbentuk lingkaran berdiameter sekitar 300 mm yang menempel di permukaan tanah, serta sensor geophone yang merekam besarnya lendutan tanah. Semua data ini lalu diolah menjadi nilai Evd lewat layar digital pada alat atau software eksternal.

Cara kerjanya cukup sederhana. Saat drop weight dijatuhkan, gaya impact diteruskan lewat load plate ke permukaan tanah. Tanah yang padat menunjukkan lendutan kecil, sementara tanah yang gembur melendut lebih dalam. Satu titik pengujian biasanya selesai dalam waktu kurang dari lima menit, jauh lebih cepat dibanding metode manual yang bisa memakan waktu setengah jam per titik.

Mengapa Kepadatan Jalan Hauling Tidak Boleh Diabaikan

Ada anggapan keliru yang masih cukup umum terjadi di lapangan: jalan hauling dianggap hanya jalur sementara, sehingga tidak perlu perlakuan sedetail jalan permanen. Anggapan ini sering berujung pada kerugian yang jauh lebih besar dibanding biaya yang seharusnya dikeluarkan untuk kontrol kepadatan sejak awal.

Padahal, kepadatan yang tidak memenuhi standar akan memicu masalah yang saling berkaitan. Kerusakan biasanya dimulai dari hal kecil, seperti rutting, yaitu alur roda yang muncul di permukaan jalan. Jika dibiarkan, alur ini akan semakin dalam dan memengaruhi kestabilan unit yang melintas.

Dampaknya lalu merembet ke berbagai lini. Konsumsi bahan bakar meningkat karena unit bekerja lebih keras melawan hambatan gulir. Ban lebih cepat aus akibat permukaan yang tidak rata. Risiko kecelakaan pun meningkat, terutama saat jalan basah atau berdebu tebal. Cycle time pengangkutan bertambah karena kecepatan unit harus dikurangi, dan biaya perawatan jalan membengkak karena perbaikan dilakukan secara reaktif, bukan preventif.

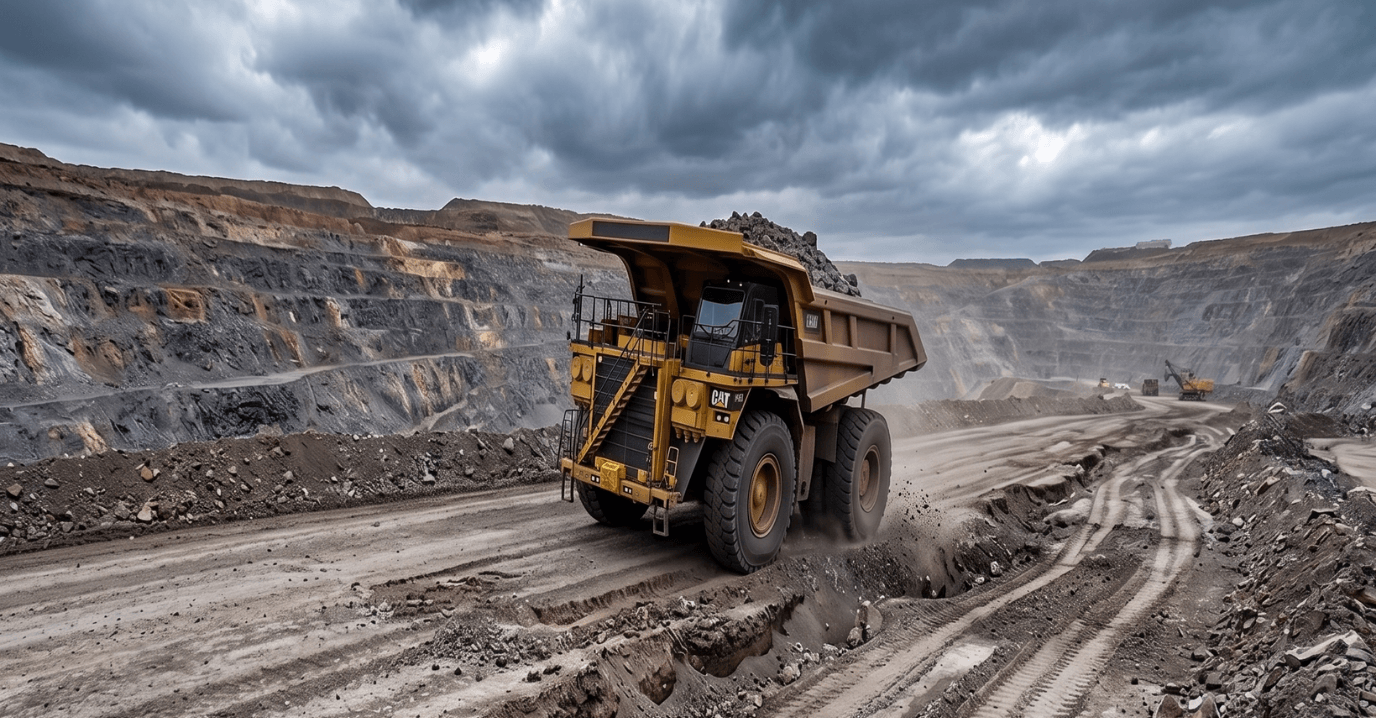

Dari sisi keselamatan kerja, masalah ini berkembang menjadi ancaman yang sangat serius. Unit hauling tambang, terutama dump truck kelas besar, punya beban gandar jauh lebih tinggi dibanding kendaraan pada umumnya. Ketika jalan tidak mampu mendistribusikan beban itu secara merata, potensi ambles, tergelincir, bahkan terguling menjadi ancaman nyata, meski dalam laporan insiden sering kali hanya dicatat sebagai faktor manusia atau cuaca.

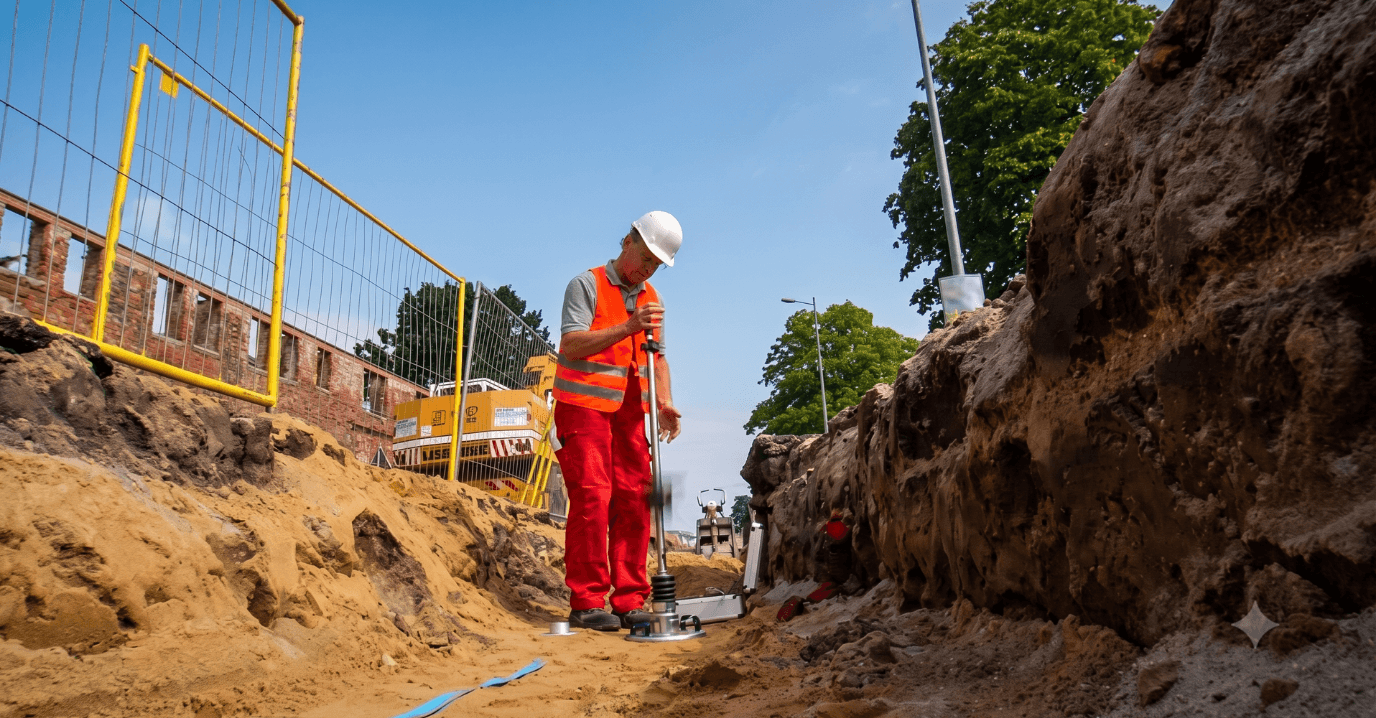

Cara Kerja LWD dan Prosedur Pengujiannya

Prinsip kerja Light Weight Deflectometer berpijak pada hukum fisika sederhana: material yang lebih padat memberi resistensi lebih besar terhadap beban, sehingga menghasilkan lendutan lebih kecil dibanding material yang gembur.

Pengujian biasanya dilakukan dengan tiga kali jatuhan pada satu titik. Jatuhan pertama disebut seating drop. Fungsinya untuk memastikan kontak sempurna antara load plate dan permukaan tanah, sehingga hasilnya biasanya tidak dimasukkan ke perhitungan akhir. Jatuhan kedua dan ketiga barulah menjadi data yang dipakai untuk menghitung nilai Evd rata-rata.

Berikut gambaran umum prosedurnya di lapangan:

1. Siapkan lokasi uji dan pastikan permukaan bersih dari material lepas atau genangan air.
2. Pasang load plate tegak lurus dan rata pada titik uji.
3. Lakukan kalibrasi awal dan pastikan sensor berfungsi normal.
4. Lakukan seating drop untuk menstabilkan kontak plat dan tanah.
5. Lakukan pengujian utama sebanyak dua sampai tiga kali jatuhan.
6. Catat nilai Evd, lokasi titik uji, kondisi cuaca, dan kadar air tanah bila memungkinkan.

Jarak antar titik uji juga perlu diperhatikan. Banyak proyek tambang menetapkan interval sekitar 50 sampai 100 meter pada jalur lurus, dengan tambahan titik uji di area kritis seperti tikungan tajam, tanjakan, dan turunan.

Kesalahan di lapangan biasanya bukan datang dari alatnya, melainkan dari kedisiplinan prosedur yang tidak konsisten. Operator yang terburu-buru dan melewatkan seating drop bisa menghasilkan data yang menyesatkan, meski secara visual pengujian tampak berjalan normal. Kalibrasi sensor secara berkala, minimal setahun sekali, juga penting agar hasil pengujian tetap akurat.

LWD vs Metode Konvensional

Sebelum light weight deflectometer populer, kontrol kepadatan jalan hauling umumnya mengandalkan dua metode: sand cone test dan nuclear density gauge. Keduanya sudah terbukti secara teori, tapi masing-masing punya tantangan tersendiri.

Sand cone test mengharuskan teknisi menggali lubang kecil, menimbang material yang digali, lalu mengisi kembali lubang dengan pasir standar. Prosesnya akurat, tapi memakan waktu 20 sampai 30 menit per titik, belum termasuk waktu pengeringan sampel di laboratorium.

Nuclear density gauge lebih cepat karena hasilnya bisa langsung dibaca di lapangan. Namun, penggunaan sumber radioaktif menghadirkan risiko keselamatan tersendiri, mulai dari izin khusus hingga potensi paparan radiasi bagi operator.

LWD menawarkan jalan tengah yang menarik. Waktu pengujian hanya dua sampai lima menit per titik. Tidak ada material radioaktif, sehingga bebas dari risiko paparan dan birokrasi perizinan. Sifatnya juga tidak merusak permukaan jalan, dan data yang dihasilkan langsung terekam secara digital.

Meski begitu, LWD tidak serta-merta menggantikan metode konvensional. Kombinasi LWD dan sand cone justru sering memberi hasil paling optimal pada tahap awal proyek, saat korelasi antara nilai Evd dan kepadatan kering maksimum belum sepenuhnya ditetapkan untuk jenis material tertentu.

Membaca Standar Nilai Evd

Nilai Evd bergantung pada jenis material yang diuji, sehingga tidak ada angka baku yang berlaku universal. Sebagai gambaran, lapisan subgrade yang dipadatkan dengan baik biasanya menunjukkan nilai Evd sekitar 15 sampai 40 MPa, sedangkan lapisan base course yang lebih padat bisa mencapai 60 sampai 100 MPa atau lebih, tergantung spesifikasi material dan metode pemadatan.

Setiap proyek idealnya membangun korelasinya sendiri antara nilai Evd dan parameter kepadatan konvensional, seperti CBR (California Bearing Ratio) atau kepadatan kering maksimum, lewat trial compaction pada awal proyek. Korelasi inilah yang nantinya menjadi acuan penerimaan sepanjang masa konstruksi maupun pemeliharaan jalan.

Nilai Evd juga sangat dipengaruhi kadar air tanah saat pengujian, dan LWD umumnya hanya efektif membaca kepadatan hingga kedalaman 30 sampai 40 sentimeter dari permukaan. Karena itu, satu nilai Evd yang rendah pada satu titik belum tentu mencerminkan kondisi keseluruhan jalur, bisa saja itu hanya anomali lokal akibat genangan air atau material lepas. Idealnya, hasil pengujian didiskusikan bersama tim geoteknik dan quality control, agar keputusan yang diambil mempertimbangkan konteks lapangan secara menyeluruh.

Manfaat Nyata bagi Efisiensi dan Keselamatan Tambang

Dari sisi waktu, manfaatnya cukup terasa. Pengujian yang hanya butuh hitungan menit per titik memungkinkan tim quality control menguji lebih banyak titik sampel dalam satu shift kerja, sehingga gambaran kondisi kepadatan jalan menjadi lebih representatif.

Manfaat lain pun ikut terasa. Proses acceptance jalan hauling baru jadi lebih cepat, risiko keselamatan kerja berkurang karena tidak ada penggalian lubang uji maupun material radioaktif, dan data yang dihasilkan lebih mudah didokumentasikan secara digital. Area bermasalah pun bisa terdeteksi lebih dini, sebelum kerusakan meluas dan biaya perawatan membengkak.

Dari sisi manajemen, kemampuan mendapatkan data secara real time membuka peluang pengambilan keputusan yang lebih cepat. Ketika tim menemukan area dengan nilai Evd di bawah standar, pemadatan ulang bisa langsung dilakukan pada hari yang sama, tanpa menunggu hasil laboratorium yang memakan waktu berhari-hari. Jalan yang dipadatkan dengan kontrol kualitas baik pun lebih stabil menahan beban gandar unit besar, sehingga risiko ambles dan kecelakaan bisa ditekan.

Saatnya Beralih ke Kontrol Kepadatan yang Lebih Cepat dan Aman

Penerapan LWD untuk jalan hauling bukan sekadar soal mengganti alat lama dengan yang lebih modern. Ini soal bagaimana industri tambang mulai bergeser dari pendekatan reaktif menuju pendekatan yang lebih preventif dan berbasis data dalam menjaga kualitas infrastruktur jalannya.

Jalan hauling yang terlihat kokoh di permukaan baru bisa dikatakan andal jika didukung data kepadatan yang terukur dan terverifikasi, bukan sekadar asumsi visual. LWD menjembatani kebutuhan akan kecepatan, akurasi, dan keselamatan kerja sekaligus, sesuatu yang sulit dipenuhi metode-metode sebelumnya. Namun, seperti alat apa pun, LWD tetap membutuhkan operator terampil dan sistem kerja yang disiplin agar manfaatnya benar-benar terasa.
