Halo, rekan-rekan Engineer! Jika Anda bekerja di industri konstruksi sipil, pertambangan, atau pengelolaan bendungan, Anda pasti tahu bahwa musuh terbesar kita sering kali tidak terlihat oleh mata telanjang. Kita tidak sedang membicarakan cuaca buruk atau keterlambatan material, melainkan apa yang terjadi jauh di bawah permukaan tanah tempat kita berpijak.

Pernahkah Anda membayangkan sebuah lereng tambang yang tampak kokoh tiba-tiba longsor? Atau sebuah bendungan raksasa yang perlahan retak dari dalam? Sering kali, “pembunuh diam-diam” dari insiden fatal tersebut adalah Tekanan Air Pori (Pore Water Pressure). Jika tekanan air di dalam tanah tidak terkontrol, kekuatan geser tanah akan hilang, dan bencana pun tinggal menunggu waktu.

Kondisi ini menegaskan betapa krusialnya pemantauan geoteknik. Guna memitigasi risiko tersebut, penggunaan Piezometer merupakan solusi paling efektif yang dapat diandalkan. Mari kita bahas tuntas apa itu Piezometer, jenis-jenisnya, standar instalasinya, dan bagaimana alat ini bisa menyelamatkan proyek (serta reputasi) Anda.

Mengapa Tekanan Air Pori Begitu Berbahaya?

Sebelum kita membedah alatnya, mari kita segarkan sedikit ingatan kita tentang mekanika tanah. Kekuatan tanah untuk menahan beban sangat bergantung pada seberapa besar air yang terperangkap di dalam pori-pori tanah tersebut.

Ketika tekanan air pori meningkat, misalnya karena hujan lebat atau rembesan pada tanggul, air ini akan “mendorong” partikel tanah agar saling menjauh. Akibatnya, tanah kehilangan cengkeramannya. Jika hal ini terjadi di lereng jalan tol, bendungan, atau dinding galian tambang, struktur tersebut bisa runtuh. Tanpa pengujian ketat pada setiap tahap penggalian dan pembebanan, nyawa pekerja dan aset miliaran rupiah dapat menjadi taruhannya.

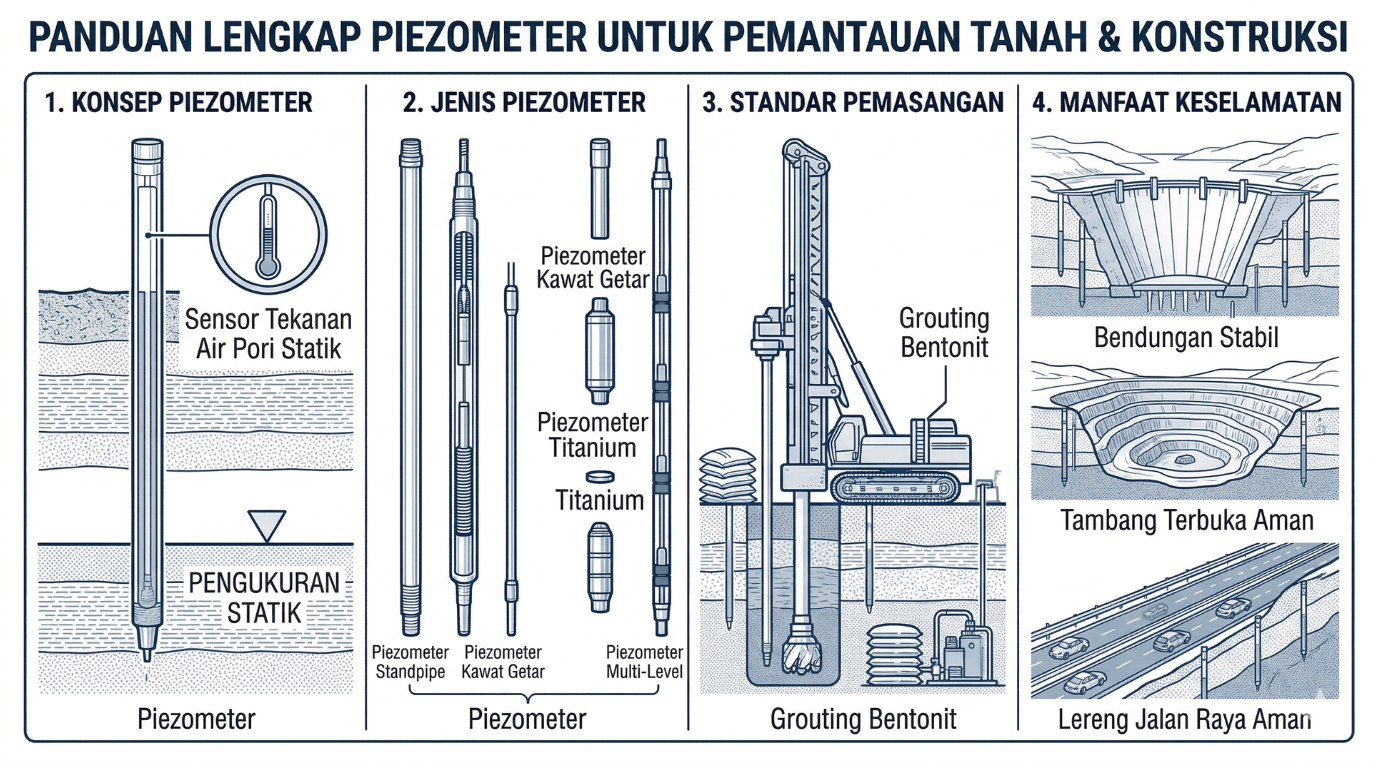

Apa itu Piezometer?

Secara sederhana, piezometer adalah instrumen geoteknik khusus yang dirancang untuk memverifikasi fluktuasi muka air tanah dan mengukur tekanan air pori (cairan statis) di dalam tanah.

Secara fisik, instrumen ini umumnya terbuat dari baja tangguh yang tahan lama. Di dalamnya terdapat konektor yang berfungsi membaca tekanan air ketika kabel dihubungkan ke alat pembaca (readout). Data yang dihasilkan bisa berupa digit frekuensi (Hz), periode (mikrodetik), atau microstrain (με). Hebatnya lagi, alat ini juga dilengkapi termistor tertanam untuk menampilkan suhu dengan resolusi sangat presisi hingga 0,1 °C.

Tahukah Anda bedanya piezometer dan manometer? Banyak dari kita menganggap kedua alat ini sama karena fungsinya yang mirip. Faktanya, manometer adalah hasil pengembangan lebih lanjut. Perbedaan utamanya: Manometer dapat mengukur tekanan fluida kompresibel (gas) dan juga mampu mendeteksi tekanan yang cenderung negatif, sedangkan piezometer murni untuk tekanan cairan statis di ruang pori.

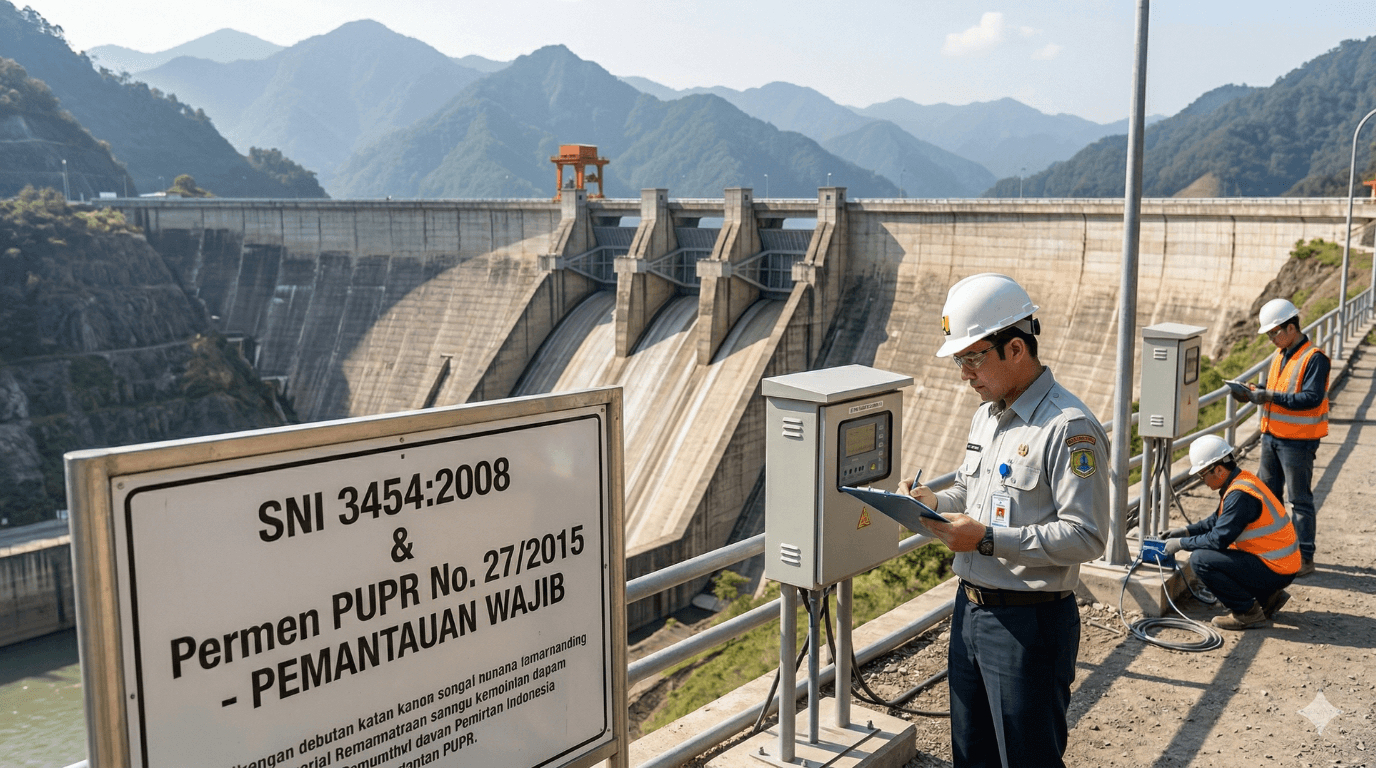

Regulasi Pemerintah: Mengapa Piezometer Sifatnya Wajib?

Di Indonesia, pemantauan instrumen standar keselamatan (khususnya pada bendungan dan tanggul) bukanlah “opsi tambahan”. Hal ini sudah menjadi kewajiban hukum. Berikut adalah beberapa regulasi yang mewajibkannya:

• Standar Nasional Indonesia (SNI) 3454:2008: Mengatur secara spesifik tata cara pemasangan instrumen piezometer untuk menjamin validitas data.

• Permen PUPR No. 27/PRT/M/2015 tentang Bendungan: Mewajibkan pemantauan perilaku bendungan (instrumentasi) berkala untuk mencegah bahaya rembesan dan piping.

• Kepmen ESDM No. 1827 K/30/MEM/2018: Diwajibkan bagi industri pertambangan untuk evaluasi kestabilan lereng secara berkala.

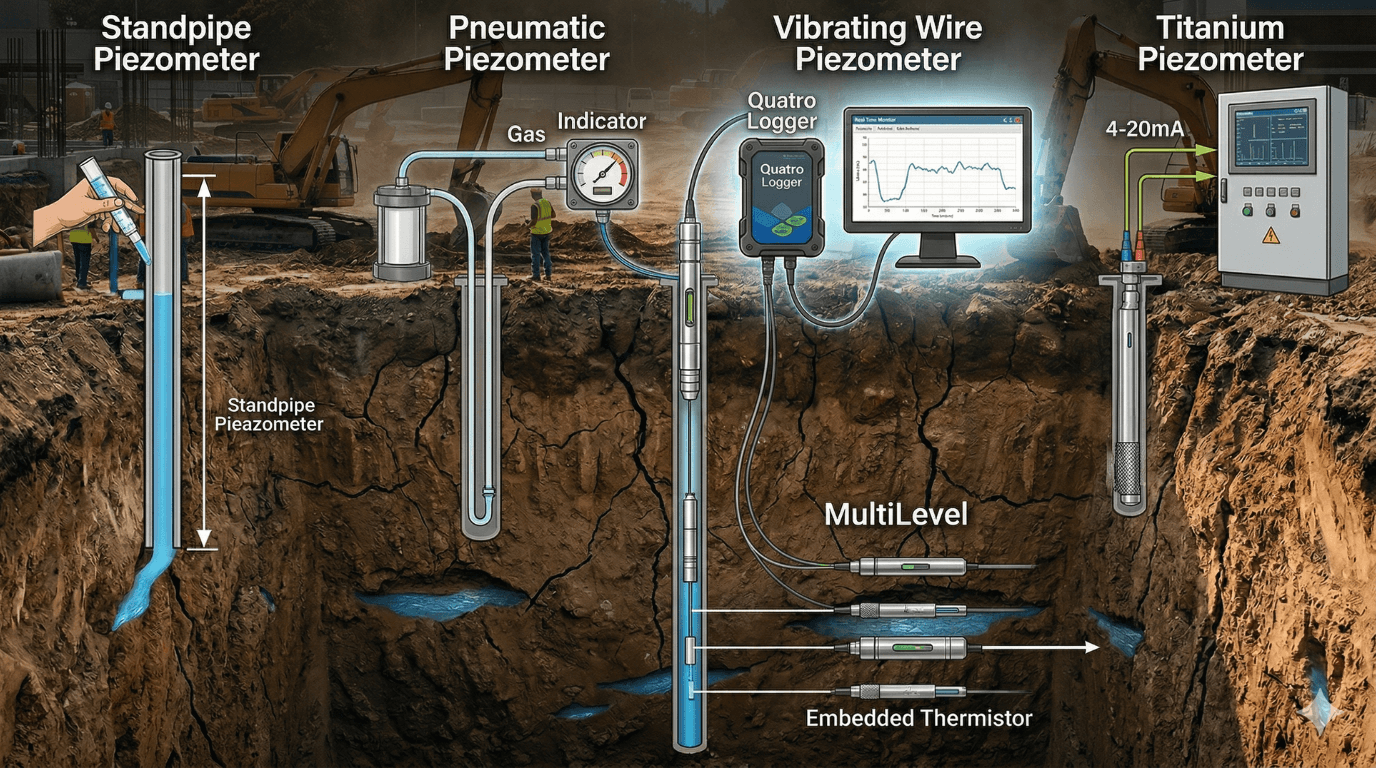

4 Jenis Piezometer yang Sering Digunakan di Lapangan

Seiring berjalannya waktu, teknologi Piezometer terus berkembang dan terbagi menjadi beberapa jenis sistem, antara lain:

1. Standpipe Piezometer: Ini adalah sistem paling simple dan konvensional. Terdiri dari tabung pipa riset tegak lurus dengan ujung berlubang (filter) yang dimasukkan ke lubang bor. Sekeliling pipa akan di-grouting menggunakan bentonite hingga permukaan tanah, memastikan air hanya masuk dari ujung filter. Kedalamannya kemudian diukur manual menggunakan water level meter.

2. Pneumatic Piezometer: Dioperasikan menggunakan tekanan gas. Alat ini ditanam ke dalam tanah atau dipasangkan pada pipa. Pembacaannya dilaporkan melalui nomor dan kode tertentu menggunakan Pneumatic Indicator.

3. Vibrating Wire (VW) Piezometer: Pilihan favorit untuk aplikasi kedalaman ekstrem. Sensor ini membaca ketegangan kawat bergetar dan mentransfer nilainya ke Data Logger atau Data Recorder untuk ditampilkan langsung di monitor.

4. Titanium Piezometer: Memiliki output kekuatan 4 hingga 20 mA yang dapat langsung terhubung dengan sistem datalogger industri. Sangat tangguh dan sering digunakan untuk aktivitas penarikan (drawdown) atau area dengan material sangat korosif.

Selain jenis di atas, ada juga sistem MultiLevel, yaitu konfigurasi yang menggunakan sejumlah sensor piezometer dalam satu lubang titik yang sama untuk memantau nilai tekanan air pori pada layer-layer kedalaman yang berbeda.

Syarat & Ketentuan Teknis Pemasangan di Lapangan

Pemasangan Piezometer tidak bisa dilakukan sembarangan. Dibutuhkan teknisi atau tenaga ahli yang memiliki pengalaman kerja di bidang instrumentasi geoteknik. Berikut adalah beberapa standar teknis yang harus diperhatikan:

Standar Peralatan & Lubang Bor:

• Lubang Bor: Lebar lubang bor harus sekitar 100 mm (tergantung besar tip instrumen), harus dalam kondisi lurus, dan dasar lubang memiliki kedalaman ekstra lebih dari 30 mm dari posisi instrumen.

• Saringan (Filter): Penyaringan harus dilakukan dengan saringan ukuran No. 20 atau tertahan pada saringan ukuran No. 40.

• Pipa Pelindung (Casing): Wajib menggunakan pipa berdiameter 100 mm jika dipasang pada kondisi tanah yang rentan/mudah runtuh.

• Dimensi Sensor: Untuk tipe Pneumatic, umumnya berukuran diameter 26 mm dengan panjang 70 mm.

• Panjang Alat Bor: Harus disesuaikan secara presisi dengan target kedalaman lubang dan kondisi lapangan.

Maintenance & Kalibrasi:

Untuk jenis Pneumatic Piezometer, alat wajib dikalibrasi minimal satu kali dalam 2 tahun untuk memastikan kondisi dan akurasi sensor tetap prima.

Tantangan Lapangan & Solusi Terbaik: Vibrating Wire Piezometer (VWP)

Meskipun standpipe lebih sederhana, metode ini sering kali memakan waktu (operator harus datang ke lapangan untuk mencelupkan alat) dan lambat merespons perubahan di tanah lempung. Di sisi lain, instrumen pneumatic membutuhkan kompresor gas yang kadang merepotkan di area terpencil.

Oleh karena itu, kami sangat merekomendasikan Vibrating Wire Piezometer (VWP) dengan integrasi data logger (bisa berupa single logger untuk satu sensor, atau quatro logger untuk empat sensor sekaligus).

Mengapa Vibrating Wire Piezometer?

• Stabilitas Jangka Panjang: Memiliki thermal zero shift yang sangat rendah, sehingga data tidak terpengaruh oleh perubahan suhu ekstrem di bawah tanah.

• Transmisi Jarak Jauh Tanpa Kendala: Penggunaan kabel hingga berkilo-kilometer panjangnya tidak akan memengaruhi keluaran (output) frekuensi dan resistansi kabel (akibat penyambungan atau splicing). Data tetap 100% akurat!

• Otomatisasi Penuh: Tidak perlu lagi pengecekan manual. Nilai tekanan akan terekam otomatis dan dilaporkan secara real-time.

LIHAT PRODUK PIEZOMETER KAMI DISINI!

Rekan-rekan, memantau tekanan air pori bukanlah sebuah formalitas, melainkan fondasi utama dari keselamatan struktur. Dengan memahami spesifikasi teknis piezometer dan mengaplikasikan sistem Vibrating Wire Piezometer yang terintegrasi data logger, Anda bisa memantau fluktuasi air tanah secara presisi, mematuhi regulasi ketat (SNI, PUPR, ESDM), dan tentunya mengamankan investasi proyek dari risiko kegagalan yang mematikan.

Hindari risiko kegagalan struktural akibat ancaman tak kasatmata di bawah tanah. Lindungi proyek Anda dengan menggunakan instrumen yang presisi, tepercaya, dan teruji secara klinis di lapangan. Konsultasikan kebutuhan pengujian Anda bersama Testing Indonesia: Untuk informasi lebih lanjut atau konsultasi, Anda dapat menghubungi:
