Membangun jalur rel kereta api bukan sekadar meletakkan bantalan dan besi rel di atas tanah. Ada satu hal yang sering luput dari perhatian, padahal jadi penentu utama umur pakai rel: kondisi tanah dasar dan material pendukung di bawahnya. Jika daya dukungnya lemah atau pemadatannya tidak merata, jalur rel bisa mengalami deformasi begitu menerima beban berulang dari kereta yang lewat setiap hari.

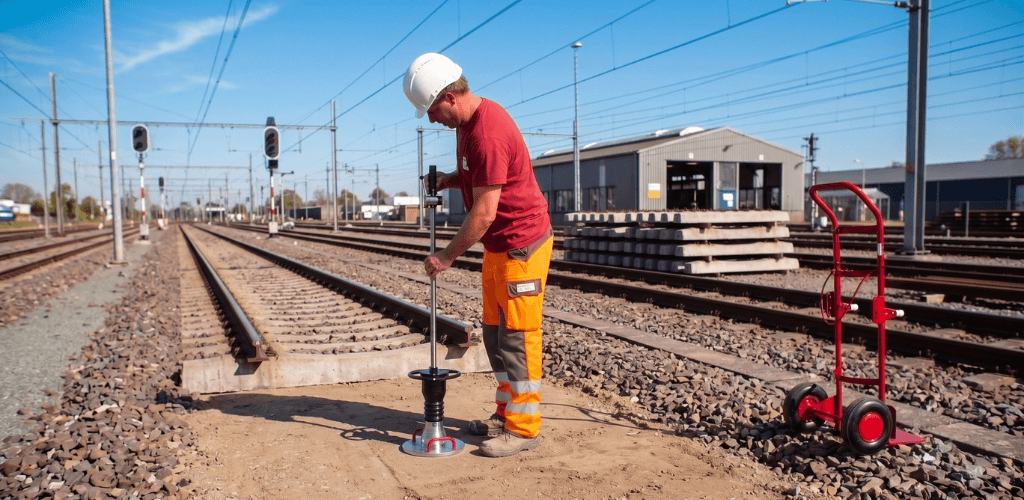

Karena itulah pengujian lapangan jadi bagian yang tidak bisa di lewati begitu saja dalam quality control proyek konstruksi rel kereta api. Salah satu alat yang diandalkan untuk mengecek kekakuan tanah secara cepat adalah Light Weight Deflectometer, perangkat uji dinamis portabel yang memberikan beban impuls ke permukaan material lalu mengukur lendutan yang terjadi.

ASTM E2583 menyebutkan Light Weight Deflectometer dipakai untuk menentukan lendutan permukaan akibat beban impuls, sekaligus mengevaluasi karakteristik material secara in-situ dan mengendalikan mutu lapisan yang sudah dipadatkan. Di Indonesia, Bina Marga punya SKh-1.A.01 yang mengatur ketentuan teknis alat ini.

Apa Itu Light Weight Deflectometer?

Light Weight Deflectometer memberikan beban dinamis lewat beban jatuhan pada pelat pembebanan, lalu sensor menangkap respons material untuk menghasilkan nilai lendutan dan parameter kekakuan. Komponen utamanya meliputi pelat pembebanan, beban jatuhan, batang pemandu, sistem pegas atau buffer, sensor pengukur lendutan, dan unit pengolah data.

Keunggulan paling menonjol dari alat ini adalah bentuknya yang ringkas dan portabel, sehingga mudah dipindah dari satu titik uji ke titik lainnya. Dalam spesifikasi khusus Bina Marga, LWD dipakai menguji sistem perkerasan dan tanah dasar yang sudah disiapkan, termasuk pengujian keseragaman kepadatan lapangan.

Mengapa Alat ini Penting untuk Proyek Rel Kereta Api?

Pada jalur rel, kualitas lapisan pendukung sangatlah penting karena strukturnya menerima beban dinamis yang terus berulang dari roda kereta ke rel, bantalan, ballast, lapisan fondasi atau subballast, sampai tanah dasar. JIka salah satu lapisan kekakuannya kurang memadai, risiko deformasi permanen jadi lebih besar, memicu perubahan geometri jalur dan kebutuhan pemeliharaan yang makin sering.

Di sinilah Light Weight Deflectometer berperan, memberi informasi kekakuan lapisan secara cepat langsung di lapangan. Sejumlah penelitian menunjukkan LWD bisa mengevaluasi daya dukung in-situ pada tanah dasar dan fondasi, sekaligus memperoleh parameter modulus permukaan. Aplikasi Light Weight Deflectometer pada proyek konstruksi rel kereta api pun bisa diarahkan untuk memverifikasi kondisi lapisan tanah dan material granular sebelum pekerjaan lanjut ke tahap berikutnya.

Aplikasi Light Weight Deflectometer pada Tanah Dasar dan Material Granular

Penerapan paling penting dari LWD adalah pengujian tanah dasar atau subgrade, lapisan yang menerima dan mendistribusikan beban dari struktur di atasnya. Setelah pekerjaan tanah dan pemadatan selesai, pengujian dilakukan di beberapa titik untuk mengecek apakah respons lapisan sudah sesuai kriteria proyek, sekaligus mengenali area yang kekakuannya lebih rendah dibanding sekitarnya. Jika ditemukan zona yang tidak seragam, kontraktor bisa langsung mengevaluasi dan memperbaikinya sebelum lapisan berikutnya dikerjakan, sebab kualitas konstruksi tidak hanya dilihat dari nilai rata-rata, tapi juga konsistensi kondisi lapisan di sepanjang trase.

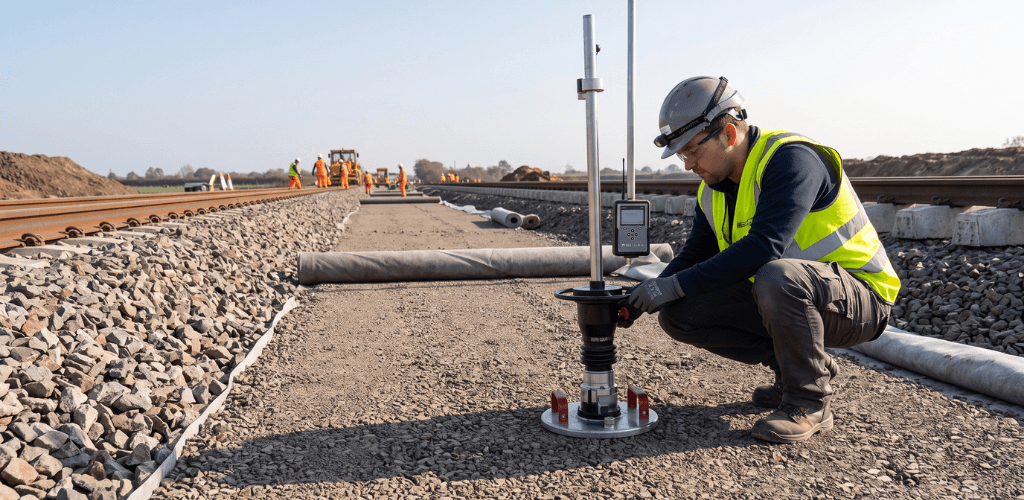

Selain tanah dasar, LWD juga dipakai mengevaluasi subballast atau material granular yang berfungsi mendistribusikan beban dan mendukung lapisan di sekitarnya. Pengujian dilakukan langsung di lapangan setelah pemadatan selesai, dan datanya dipakai menilai respons lapisan terhadap pembebanan dinamis untuk kebutuhan pengendalian dan jaminan mutu.

Kontrol Kualitas Pemadatan

Salah satu manfaat terbesar Light Weight Deflectometer adalah perannya dalam quality control pemadatan. Pemadatan bertujuan mengurangi rongga dalam material dan meningkatkan kontak antarpartikel agar lapisan lebih stabil, tapi jika pemadatannya tidak merata, variasi kekakuan di sepanjang jalur bisa muncul.

Dengan pengujian LWD di beberapa titik, tim quality control bisa mendapat gambaran keseragaman respons lapisan. Jika ditemukan titik dengan kekakuan rendah, area tersebut bisa langsung ditindaklanjuti lewat pemadatan tambahan atau pemeriksaan material. Jadi, pengujian ini bukan cuma untuk menerima atau menolak pekerjaan, tapi juga alat bantu mengendalikan proses konstruksi. Bina Marga mencantumkan LWD sebagai alat untuk pengujian keseragaman kepadatan lapangan serta quality control pemadatan tanah dasar dan lapisan granular tertentu.

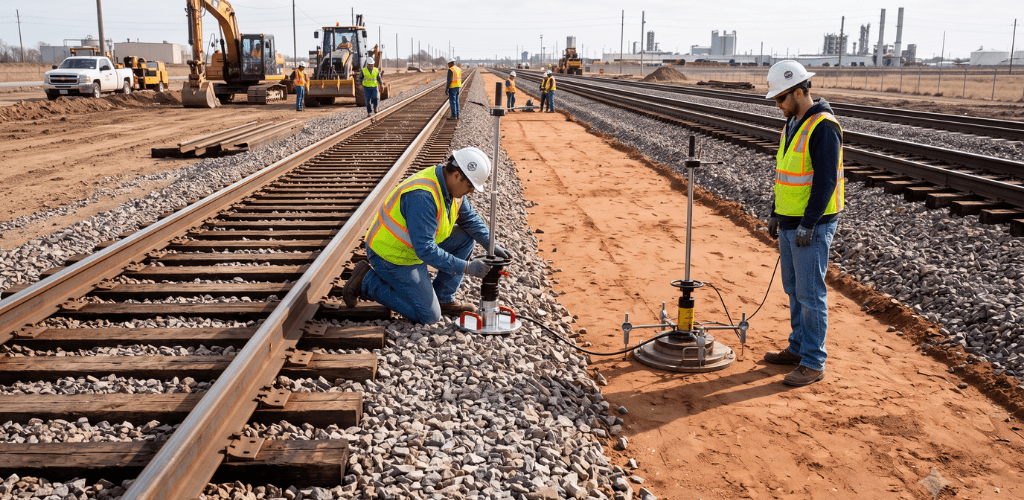

Prosedur Pengujian Light Weight Deflectometer di Lapangan

Pelaksanaan pengujian Light Weight Deflectometer harus mengikuti prosedur dan persyaratan teknis proyek yang berlaku. Secara umum, tahapannya meliputi:

• Menentukan titik pengujian — sesuai rencana quality control dan kondisi lapangan.
• Mempersiapkan permukaan — permukaan harus cukup rata agar pelat pembebanan bersentuhan baik dengan material.
• Memasang alat — pelat pembebanan ditempatkan di titik uji, sensor dipastikan siap.
• Melakukan pembebanan awal — beberapa tumbukan awal untuk memastikan kontak alat dengan permukaan.
• Melakukan pengukuran — beban dijatuhkan dari ketinggian tertentu hingga menghasilkan impuls.
• Merekam lendutan — sensor mencatat respons vertikal permukaan akibat beban.
• Mengolah data — unit pengolah data menghasilkan parameter uji, seperti nilai lendutan atau modulus dinamis.
• Membandingkan hasil dengan persyaratan proyek — dibandingkan dengan kriteria penerimaan pada dokumen teknis.

Konfigurasi LWD yang umum menggunakan pelat berdiameter 300 mm, meski beban dan kriteria penerimaan tetap mengacu pada spesifikasi alat serta persyaratan teknis masing-masing proyek.

Parameter dan Kelebihan Light Weight Deflectometer

Hasil pengujian LWD berupa nilai lendutan dan parameter kekakuan atau modulus dinamis. Salah satu parameter yang dikenal dalam dynamic load plate test adalah Evd (dynamic deformation modulus), dinyatakan dalam MPa sebagai indikator kekakuan dan daya dukung material. Hasil modulus LWD terkadang dikorelasikan dengan parameter lain seperti California Bearing Ratio, tapi hubungan ini tidak boleh dipakai sembarangan karena bergantung pada jenis material, kadar air, metode pengujian, dan kondisi lapangan.

Beberapa alasan Light Weight Deflectometer menarik dipakai sebagai alat kontrol kualitas:

• Portabel — ukurannya relatif kecil sehingga mudah dipindah sepanjang area kerja.
• Pengujian cepat — pengujian dinamis memungkinkan lebih banyak titik diperiksa dalam waktu singkat.
• Data kuantitatif — hasil uji langsung bisa dipakai dalam evaluasi teknis.
• Membantu menemukan ketidakseragaman — memudahkan tim mengenali area dengan respons berbeda dari sekitarnya.
• Mendukung quality control berbasis data — keputusan perbaikan lapangan lebih terukur, tidak hanya mengandalkan pemeriksaan visual.

Integrasi Light Weight Deflectometer dalam Quality Control Proyek Rel

Aplikasi Light Weight Deflectometer akan lebih optimal jika dimasukkan ke sistem quality control sejak awal pekerjaan. Tim proyek bisa menetapkan lokasi pengujian berdasarkan segmen trase, jenis material, dan hasil pemadatan. Setiap hasil pengujian dicatat dalam laporan yang memuat lokasi, waktu, jenis lapisan, dan hasil evaluasi, lalu dipakai membuat database kondisi lapisan sehingga area dengan nilai rendah bisa segera ditindaklanjuti, untuk mengurangi risiko pekerjaan perbaikan setelah struktur rel selesai dibangun.

LIHAT PRODUK LIGHT WEIGHT DEFLECTOMETER KAMI DISINI!

Aplikasi Light Weight Deflectometer pada proyek konstruksi rel kereta api memberikan manfaat penting dalam pengendalian mutu lapisan tanah dasar dan material granular. LWD bekerja dengan memberi beban impuls pada permukaan, lalu mengukur respons lendutan untuk mendapatkan informasi kekakuan lapisan—relevan untuk pemeriksaan subgrade, evaluasi lapisan granular, kontrol kualitas pemadatan, sampai identifikasi ketidakseragaman kondisi lapangan.

Meski begitu, hasil LWD tetap harus diinterpretasikan hati-hati sesuai standar, spesifikasi proyek, dan karakteristik material. ASTM E2583-07(2025) secara khusus membahas metode pengukuran lendutan lewat LWD, sementara Bina Marga punya SKh-1.A.01 mengenai spesifikasi alat ini. Dengan penerapan yang tepat, LWD bisa jadi instrumen penting untuk memastikan lapisan pendukung jalur rel punya kualitas dan keseragaman yang sesuai, sehingga keandalan konstruksi rel kereta api meningkat dan risiko deformasi selama masa pelayanan jalur bisa ditekan.
