Struktur baja telah menjadi tulang punggung berbagai proyek pembangunan modern. Penggunaannya mencakup gedung bertingkat, jembatan, fasilitas industri, hingga infrastruktur energi. Material ini dipilih karena memiliki kekuatan tinggi, daya tahan yang baik, serta fleksibilitas desain konstruksi.

Namun, sekuat apa pun baja yang digunakan, kondisinya tetap rentan menurun. Penurunan ini bisa diakibatkan oleh korosi, kelelahan material (fatigue), beban berlebih, maupun cacat dari proses fabrikasi dan pengoperasian. Masalah seperti retakan kecil, deformasi, atau korosi yang tidak terdeteksi sejak dini dapat berkembang menjadi kerusakan serius. Hal ini tentu mengancam integritas struktur. Dalam kondisi tertentu, kerusakan tersebut dapat memicu kegagalan struktural yang berisiko menimbulkan kerugian besar dari sisi keselamatan dan finansial.

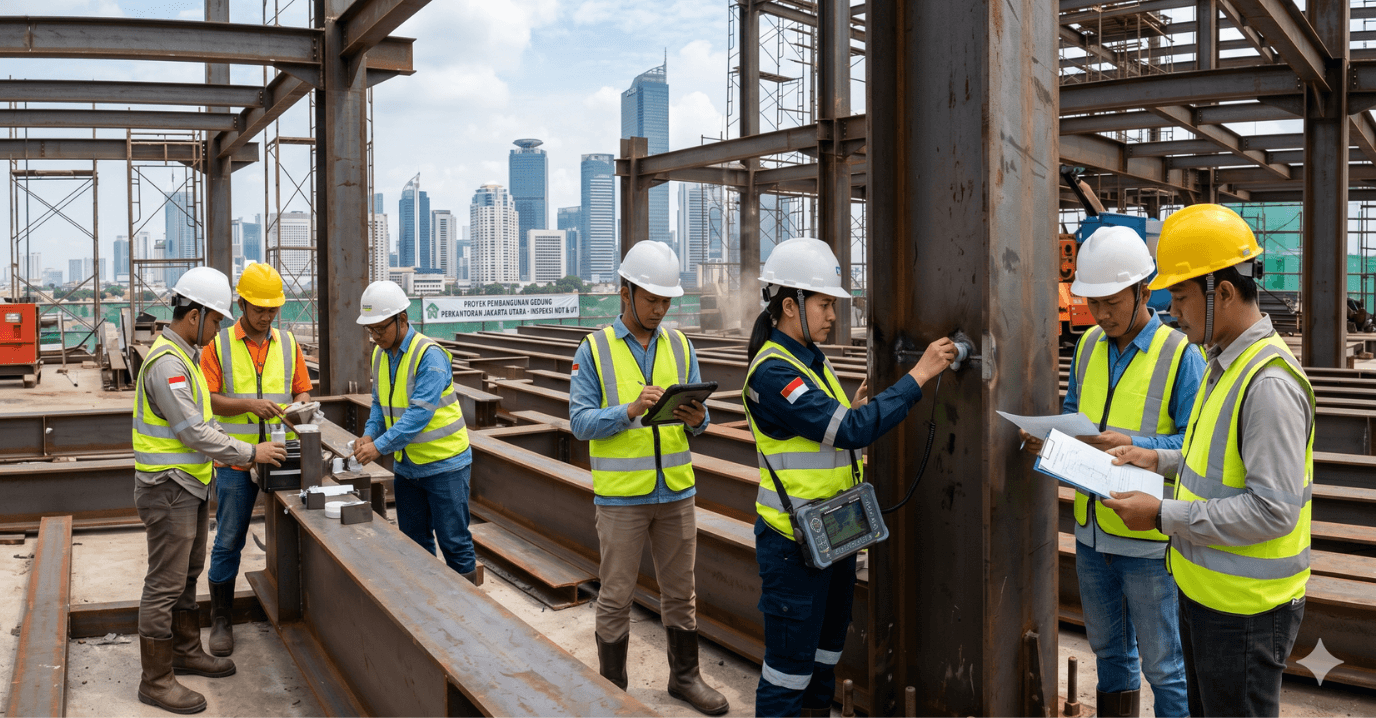

Oleh karena itu, inspeksi struktur baja menjadi bagian yang sangat penting dalam pemeliharaan dan manajemen aset. Dengan alat inspeksi yang tepat, berbagai potensi kerusakan dapat diketahui lebih awal. Tindakan perbaikan pun dapat dilakukan sebelum masalah bertambah besar.

Mengapa Inspeksi Struktur Baja Sangat Penting?

Inspeksi struktur baja bukan sekadar aktivitas pemeriksaan rutin. Kegiatan ini merupakan investasi jangka panjang untuk menjaga keamanan, keandalan, dan umur pakai suatu konstruksi. Melalui inspeksi berkala, berbagai indikasi kerusakan dapat dideteksi lebih cepat. Pemilik aset dapat melakukan tindakan perbaikan sebelum kerusakan mencapai tingkat yang membahayakan.

Beberapa manfaat utama inspeksi struktur baja meliputi:

• Mencegah kegagalan struktur akibat retakan, korosi, atau kelelahan material.
• Menjaga keselamatan pengguna, pekerja, dan lingkungan sekitar.
• Memperpanjang umur layanan bangunan maupun fasilitas industri.
• Memastikan kepatuhan terhadap standar dan regulasi yang berlaku.
• Mengoptimalkan biaya pemeliharaan melalui pendekatan preventif.
• Memberikan data akurat untuk pengambilan keputusan terkait manajemen aset.

Dalam banyak kasus, biaya inspeksi rutin jauh lebih kecil dibandingkan biaya perbaikan besar atau pembangunan ulang akibat kegagalan struktur.

Klasifikasi Metode Inspeksi Struktur Baja

Secara umum, metode inspeksi struktur baja terbagi menjadi dua kelompok utama, yaitu inspeksi visual dan inspeksi tanpa merusak (Non-Destructive Testing/NDT).

1. Inspeksi Visual

Inspeksi visual adalah metode paling dasar dan sering menjadi tahap awal pemeriksaan. Proses ini dilakukan dengan mengamati kondisi fisik permukaan struktur secara langsung atau menggunakan alat bantu optik.

Melalui metode ini, seorang inspektur dapat menemukan indikasi kerusakan seperti korosi, retakan permukaan, deformasi, kerusakan las, hingga baut yang longgar. Meskipun terlihat sederhana, efektivitas inspeksi visual sangat bergantung pada pengalaman dan kompetensi inspektur.

2. Inspeksi Non-Destruktif (NDT)

Ketika kerusakan tidak terlihat di permukaan, metode Non-Destructive Testing (NDT) menjadi solusi utama. Teknik ini memungkinkan pemeriksaan tanpa merusak atau mengurangi fungsi komponen yang diuji. Keunggulan utamanya adalah kemampuan mendeteksi cacat internal dan permukaan secara akurat, tanpa perlu membongkar struktur.

Metode NDT yang umum digunakan meliputi:

• Ultrasonic Testing (Uji Ultrasonik)
• Radiographic Testing (Uji Radiografi)
• Magnetic Particle Testing (Uji Partikel Magnetik)
• Liquid Penetrant Testing (Uji Penetrasi Cair)
• Eddy Current Testing (Uji Arus Eddy)

Jenis-Jenis Alat Inspeksi Struktur Baja

Berbagai alat inspeksi struktur baja dirancang untuk kebutuhan yang berbeda. Pemilihannya harus disesuaikan dengan kondisi material, jenis cacat, dan tujuan inspeksi.

1. Alat Inspeksi Visual

• Kamera Digital dan Teropong: Membantu inspektur mengamati area yang sulit dijangkau. Teknologi zoom resolusi tinggi memudahkan identifikasi korosi atau deformasi dari jarak jauh.
• Endoskop (Borescope): Alat berkamera mini ini dapat dimasukkan ke dalam ruang sempit seperti pipa atau rongga struktur. Pengguna dapat melihat kondisi internal tanpa membongkar komponen.
• Alat Ukur Fisik: Penggaris, kaliper, dan feeler gauge digunakan untuk memeriksa dimensi, celah sambungan, dan perubahan bentuk struktur.
• Lampu Inspeksi dan Kaca Pembesar: Pencahayaan yang baik sangat membantu menemukan retakan kecil yang sulit terlihat mata telanjang.

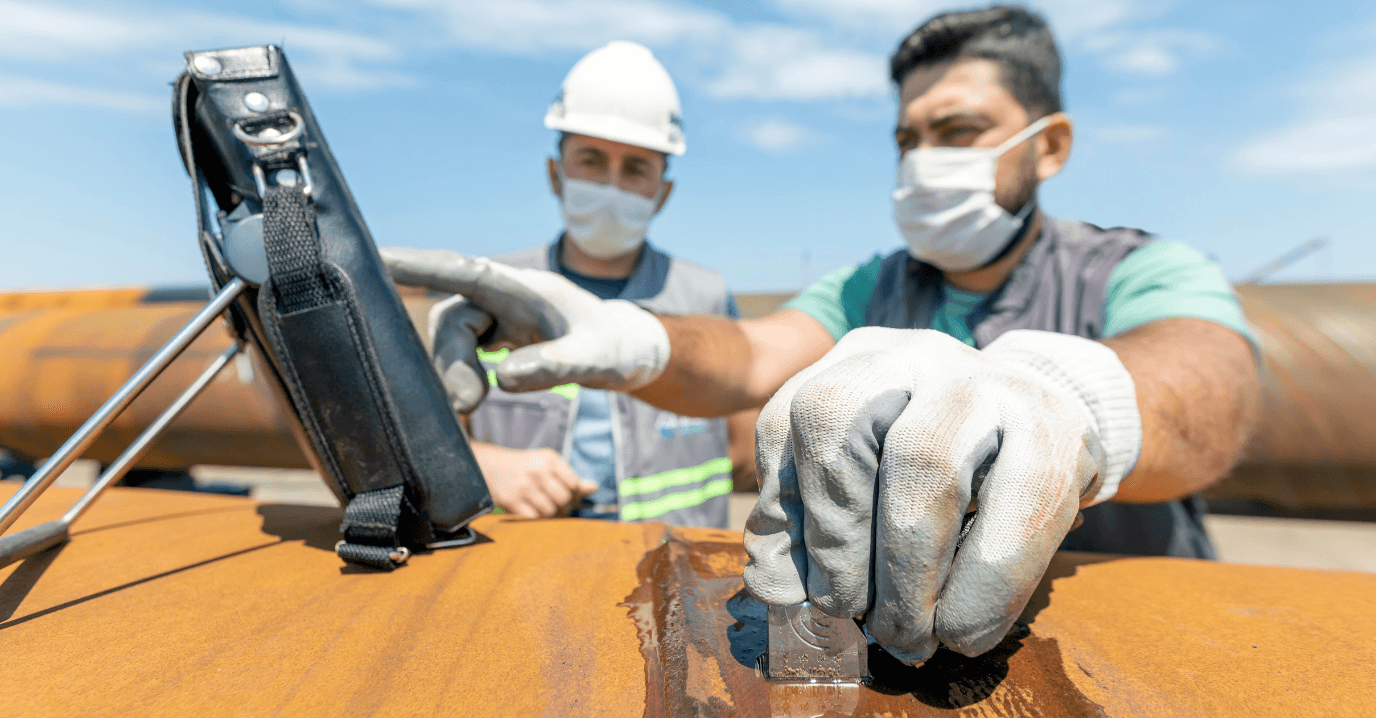

2. Alat Uji Ultrasonik (Ultrasonic Testing) Teknologi ini menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat di dalam material.

• Ultrasonic Flaw Detector: Berfungsi mendeteksi retakan internal, delaminasi, inklusi, rongga (void), serta cacat pada sambungan las. Alat ini sangat populer karena memberikan hasil yang cepat dan akurat.
• Ultrasonic Thickness Gauge: Digunakan untuk mengukur ketebalan material hanya dari satu sisi benda kerja. Aplikasi utamanya mencakup pemantauan korosi, pemeriksaan ketebalan pipa, pengukuran pelat baja, inspeksi ketebalan lambung kapal, dan pengecekan tangki penyimpanan.

3. Alat Uji Radiografi (Radiographic Testing) Metode ini memanfaatkan sinar-X atau sinar gamma untuk melihat kondisi internal material.

• Mesin Radiografi Portabel: Menampilkan cacat internal yang tidak terlihat secara visual, seperti porositas las, incomplete fusion, dan retakan internal.
• Digital Radiography (DR): Lebih unggul dari film konvensional karena hasilnya lebih cepat, gambar lebih tajam, penyimpanan data mudah, dan ramah lingkungan (tanpa bahan kimia pencuci). Karena menggunakan radiasi, pengoperasiannya wajib mengikuti prosedur keselamatan ketat.

4. Alat Uji Partikel Magnetik (Magnetic Particle Testing) Digunakan untuk mendeteksi cacat pada atau dekat permukaan material feromagnetik.

• Magnetic Yoke AC/DC: Menghasilkan medan magnet pada area yang diperiksa. Saat partikel magnetik ditaburkan, cacat akan terlihat karena partikel berkumpul di area yang retak. Sangat efektif untuk menemukan retakan las dan cacat akibat kelelahan (fatigue crack).
• Magnaflux System: Digunakan untuk komponen berukuran besar atau pengujian massal di pabrik industri.

5. Alat Uji Penetrasi Cair (Liquid Penetrant Testing) Metode yang sederhana namun efektif untuk menemukan retakan terbuka di permukaan. Satu set kit biasanya terdiri dari cairan pembersih (cleaner), cairan penetran (penetrant), dan cairan pengembang (developer). Cairan penetran dibiarkan masuk ke dalam retakan, lalu developer akan menarik cairan tersebut ke atas sehingga cacat terlihat jelas dengan warna kontras.

6. Alat Uji Arus Eddy (Eddy Current Testing) Menggunakan medan elektromagnetik untuk mendeteksi perubahan kondisi material. Metode ini banyak dipakai untuk mencari retakan permukaan, mengukur ketebalan lapisan pelindung (coating), serta mengukur tingkat korosi. Keunggulannya adalah bisa melakukan inspeksi tanpa menyentuh langsung permukaan material.

7. Alat Inspeksi Pendukung Lainnya

• Hardness Tester: Mengukur tingkat kekerasan material sebagai indikator kekuatan baja.
• Coating Thickness Gauge: Mengukur ketebalan cat atau lapisan pelindung antikarat pada baja.
• Kamera Termografi Inframerah: Mendeteksi anomali suhu yang mengindikasikan kelembapan terjebak, kerusakan isolasi, atau ketidaksempurnaan struktur.

Spesifikasi dan Parameter Teknis yang Perlu Diperhatikan

Saat memilih alat inspeksi struktur baja, perhatikan beberapa parameter teknis berikut:

• Rentang Pengukuran: Pastikan kapasitas alat sesuai dengan kebutuhan di lapangan.
• Akurasi dan Resolusi: Semakin tinggi resolusinya, semakin mudah mendeteksi cacat berukuran kecil.
• Frekuensi Operasi: Pada alat ultrasonik dan arus Eddy, frekuensi memengaruhi kedalaman penetrasi serta sensitivitas alat.
• Portabilitas: Alat yang ringkas dan ringan akan sangat meningkatkan efisiensi kerja di lapangan.
• Ketahanan Lingkungan: Perhatikan tingkat pelindungan (IP Rating) agar alat aman digunakan di area berdebu, lembap, atau kondisi cuaca ekstrem.
• Konektivitas: Fitur perekaman (data logging) dan transfer data ke komputer sangat penting untuk kemudahan pelaporan.
• Jenis Probe (Transduser): Probe yang tepat menentukan kualitas hasil uji, terutama pada sambungan las dengan bentuk yang rumit.

Kepatuhan Terhadap Standar dan Regulasi di Indonesia

Inspeksi struktur baja di Indonesia wajib memenuhi standar yang berlaku. Badan Standardisasi Nasional (BSN) menerbitkan Standar Nasional Indonesia (SNI) untuk berbagai aspek konstruksi. Meski belum semua metode NDT diatur lengkap dalam SNI, praktisi di Indonesia umumnya merujuk pada standar internasional yang diakui.

Regulasi Kementerian PUPR menjadi acuan penting untuk jembatan dan gedung. Aspek Keselamatan dan Kesehatan Kerja (K3) juga wajib ditaati, terutama penggunaan alat radiografi yang diatur ketat oleh BAPETEN (Badan Pengawas Tenaga Nuklir).

Untuk metode pengujian dan kualifikasi personel, industri di Indonesia berpedoman pada standar global seperti ASTM, ISO, ASME, dan AWS. Contohnya, ASTM E164 untuk uji ultrasonik dan ASTM E709 untuk partikel magnetik. Kepatuhan ini memastikan inspeksi berjalan aman, konsisten, dan tepercaya.

Cara Memilih Alat Inspeksi Struktur Baja yang Tepat

Memilih alat inspeksi yang tepat akan mencegah inefisiensi, pemborosan dana, atau risiko terlewatnya deteksi cacat yang fatal. Gunakan kriteria berikut sebagai acuan:

1. Jenis Material: Karakteristik baja menentukan metodenya. Partikel magnetik hanya bisa untuk baja feromagnetik. Untuk baja nirkarat (stainless steel), gunakan metode penetrasi cair, arus Eddy, atau ultrasonik. Perhatikan juga lapisan cat atau galvanis di permukaan baja, sebab beberapa alat memerlukan area uji yang bersih dari lapisan.
2. Target Cacat:
   • Retakan permukaan: Inspeksi Visual, Penetrasi Cair, Partikel Magnetik, Arus Eddy.
   • Cacat internal: Ultrasonik atau Radiografi.
   • Pemantauan penipisan korosi: Ultrasonic Thickness Gauge.
3. Aksesibilitas Lokasi: Area sempit atau tinggi butuh alat yang ringan (portabel). Sesuaikan juga IP Rating alat dengan cuaca atau tingkat debu di lapangan.
4. Anggaran: Harga sistem DR (radiografi) sangat mahal, sementara kit penetrasi cair sangat terjangkau. Hitung juga biaya kalibrasi dan pelatihan. Jika hanya digunakan sesekali, menggunakan jasa pihak ketiga sering kali lebih ekonomis.
5. Standar Proyek: Pastikan alat yang Anda beli memenuhi spesifikasi klien atau standar seperti API, ASME, atau SNI.
6. Keahlian Operator: Alat canggih seperti Ultrasonic Flaw Detector memerlukan tenaga ahli yang bersertifikat (misalnya ASNT Level II/III).

Menjaga Integritas, Menghindari Kerugian Fatal

Inspeksi struktur baja bukan sekadar prosedur formalitas, melainkan langkah krusial untuk memastikan keamanan, keandalan, serta umur panjang suatu konstruksi. Mengabaikan indikasi kerusakan kecil seperti korosi atau retakan halus dapat berujung pada kegagalan struktural yang menelan biaya perbaikan masif dan membahayakan keselamatan jiwa.

Dengan memilih alat inspeksi, mulai dari alat visual sederhana hingga teknologi NDT canggih seperti Ultrasonic atau Eddy Current—yang sesuai dengan material, jenis cacat, dan standar regulasi, Anda dapat mendeteksi masalah secara presisi sejak dini. Pendekatan preventif ini pada akhirnya akan meminimalkan risiko kecelakaan kerja sekaligus mengoptimalkan efisiensi biaya pemeliharaan aset Anda dalam jangka panjang.
